一、粉体真空吸料机概述

粉体真空吸料机是一种利用真空负压原理实现粉体或颗粒物料自动输送的设备，也常被称为真空上料机或负压吸料系统。

其核心原理是通过真空发生装置在密闭管道内形成低于大气压的负压，使物料在气流作用下被吸入并输送至指定料仓或设备中，实现自动化、密闭化输送。

该技术属于负压输送的重要工业应用形式。

相比传统人工上料方式，粉体真空吸料机具有无尘、安全、高效、自动化程度高等显著优势。

二、粉体真空吸料机工作原理

粉体真空吸料机的运行过程通常分为以下四个阶段：

1. 真空建立阶段

系统启动真空源（如罗茨风机或真空泵），在输送系统内部形成稳定负压环境。

2. 吸料阶段

物料通过吸料口进入输送管道，在气流作用下被快速吸入系统内部。

3. 输送与分离阶段

粉体随气流进入过滤分离装置，实现气固分离：

• 气体通过滤芯排出

• 粉体落入料仓或计量装置

4. 清灰再生阶段

过滤系统通过脉冲反吹装置自动清理滤芯，保证设备连续稳定运行。

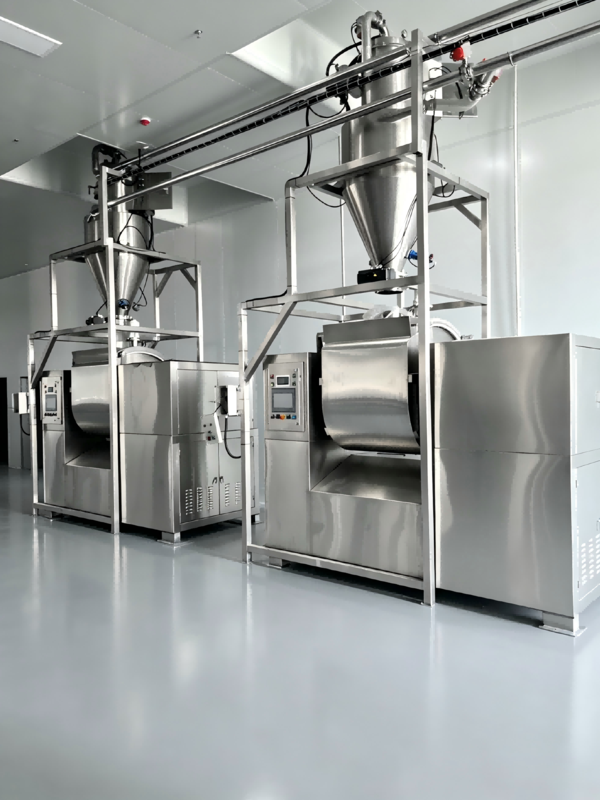

（真空上料机实拍）

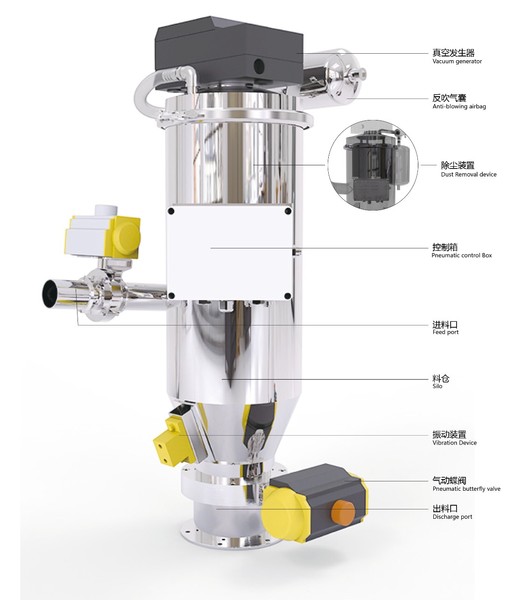

三、粉体真空吸料机关键组成部分

一套完整的粉体真空吸料机系统通常由以下核心部件构成：

1. 真空输送主机（核心动力单元）

真空输送主机是整个系统的动力核心，负责提供稳定负压气流。

常见配置：

• 罗茨风机系统

• 真空泵系统

• 多级负压发生装置

其性能直接决定输送距离与输送能力。

2. 吸料装置（吸料枪/吸料口）

吸料装置是物料进入系统的入口部件，通常设计为：

• 吸料枪结构（人工吸料）

• 自动料斗吸料口（连续生产）

• 吨袋/料仓吸料接口

设计重点在于防堵塞与均匀进料。

3. 输送管道系统

输送管道一般采用304或316L不锈钢材质，具有以下特点：

• 内壁光滑，减少物料残留

• 耐腐蚀、耐磨损

• 全密闭结构，无粉尘泄漏

管径通常根据产能配置：

• DN50：小流量精细粉体

• DN65：常规粉体输送

• DN80：大产能系统

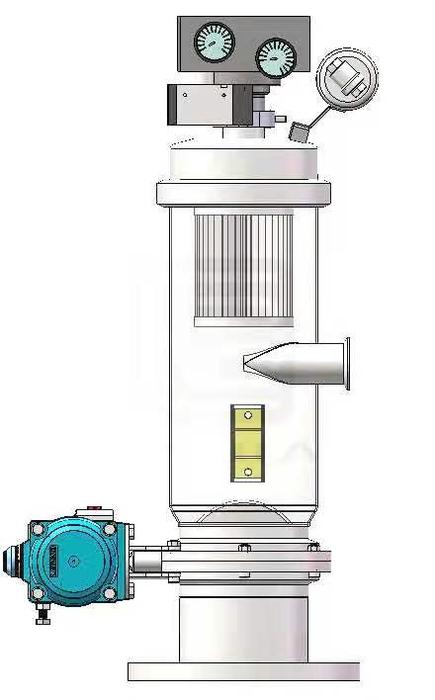

4. 过滤分离系统

过滤系统是粉体真空吸料机的关键部分，其作用是实现气固分离。

结构包括：

• 高效滤芯

• 过滤腔体

• 自动清灰系统

作用流程：

气体通过滤芯排出 → 粉体被截留 → 自动落料

5. 反吹清灰系统

采用脉冲反吹技术定期清理滤芯：

• 防止滤芯堵塞

• 保持系统稳定负压

• 延长设备使用寿命

这是保证连续运行的重要保障。

6. 动力系统（真空源）

动力系统通常包括：

• 罗茨风机

• 真空泵

• 多级增压系统

其作用是持续提供稳定负压，是整个系统的“心脏”。

7. 自动控制系统（PLC）

粉体真空吸料机通常采用自动化控制系统，通过可编程逻辑控制器（PLC）实现：

• 自动启停控制

• 吸料与卸料切换

• 反吹清灰控制

• 故障报警与联锁保护

• 多工位自动循环运行

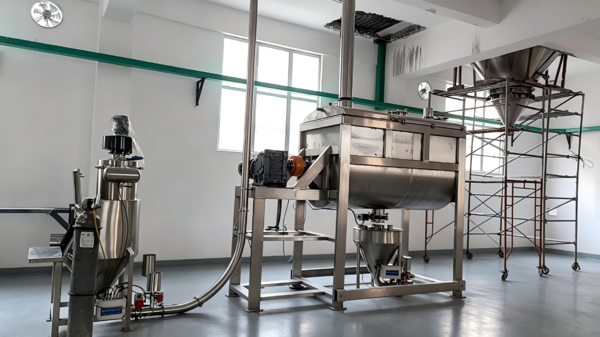

• （真空吸料机实拍）

四、粉体真空吸料机技术特点

1. 全密闭无尘输送

避免粉尘外泄，提高生产环境洁净度。

2. 自动化程度高

可实现无人化连续运行。

3. 输送效率稳定

适用于中短距离粉体输送。

4. 适应性强

可适用于多种粉体物料：

• 化工粉体

• 锂电材料

• 食品添加剂

• 医药粉体

• 金属与矿物粉体

5. 安全环保

减少粉尘爆炸风险，符合现代工业环保要求。

五、粉体真空吸料机应用领域

1. 新能源行业

用于锂电材料自动吸料与投料系统。

2. 化工行业

用于粉体原料输送与反应釜投料。

3. 食品行业

用于粉糖、淀粉、添加剂输送。

4. 制药行业

用于药粉与辅料洁净输送。

5. 新材料行业

用于纳米粉体与高附加值材料输送。

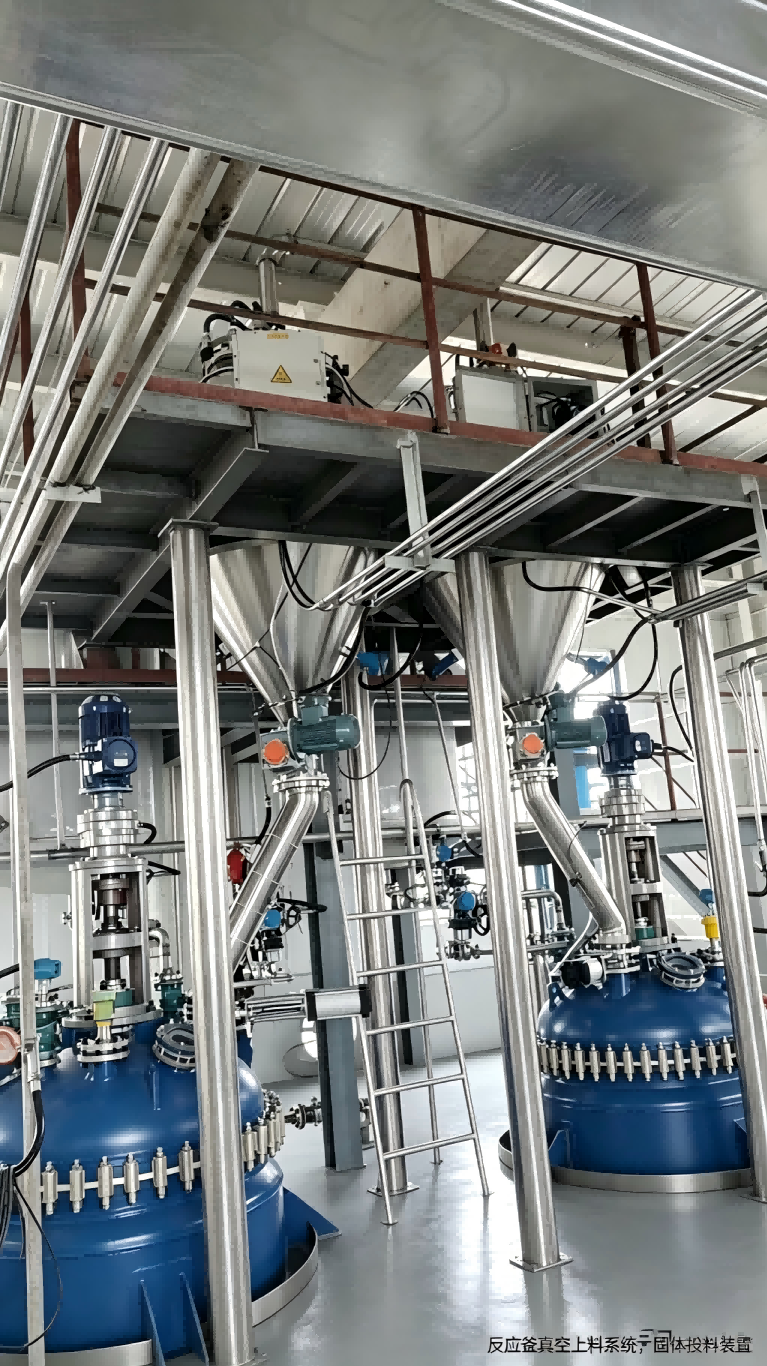

（吸料机实拍案例）

六、粉体真空吸料机系统优势总结

• 全密闭无尘操作

• 自动化运行稳定

• 维护成本低

• 可集成多工位输送

• 易与配料系统联动

七、相关系统建议

• 👉 真空吸料机系统

• 👉 负压气力输送系统

• 👉 无尘投料站

• 👉 吨袋拆包机

• 👉 自动配料系统

八、总结

粉体真空吸料机作为现代工业粉体输送的核心设备之一，通过负压气流实现高效、密闭、自动化的物料输送方式，已广泛应用于多个工业领域。随着智能制造与绿色工厂的发展，该设备将成为粉体自动化生产线的标准配置。
