化工粉料真空输送系统：25公斤小袋全自动拆包解决方案技术解析

（一）一、系统概述

化工粉料真空输送系统是针对25kg小袋装粉体（如催化剂、阻燃剂、颜料等）设计的智能化输送方案，集成自动拆包、真空输送、防爆控制三大核心模块，实现“拆包-清空-输送-控制”全流程密闭化操作。典型系统配置如下：

（二）二、核心组件技术参数与选型

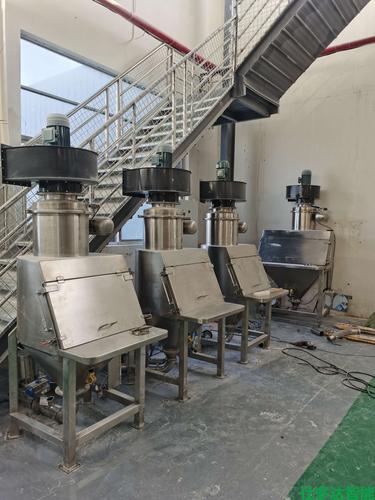

1．1. 25kg小袋自动拆包机

• 技术特性：

– 处理能力：60-120袋/小时（可调）

– 刀具材质：SKD11合金钢（硬度HRC58-62）

– 破袋精度：≤0.1%残留率（通过称重传感器检测）

– 防尘设计：双层刀片+负压吸袋口（粉尘泄漏量＜1mg/m³）

• 应用案例：某阻燃剂工厂配置2台拆包机并联，实现120袋/小时连续拆包，替代6名人工操作。

2．2. 旋转清空装置

• 工作原理：

1. 夹持袋口并倒置至135°倾角

2. 内置柔性拍打器以20Hz频率振动清空

3. 气动刮板辅助清除袋内壁附着粉体

• 关键参数：

– 清空效率：≥99.9%（针对325目细粉）

– 防交叉污染：配备袋内反吹系统（压缩空气0.6MPa）

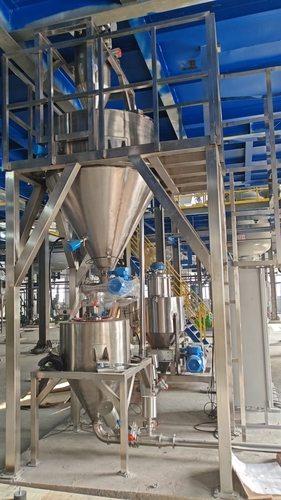

3．3. 连续式真空上料机

4．4. 罗茨风机动力单元

• 选型公式：
[ Q =   ]

– ( Q )：风量（m³/min）

– ( W )：输送量（kg/h）

– ( L )：等效输送距离（水平+10×垂直距离，单位m）

– ( P )：系统压损（通常取0.4-0.7 bar）

• 防爆改造要点：

– 叶轮材质升级为铝青铜（摩擦不起火）

– 轴承座增加温度传感器（超温自动停机）

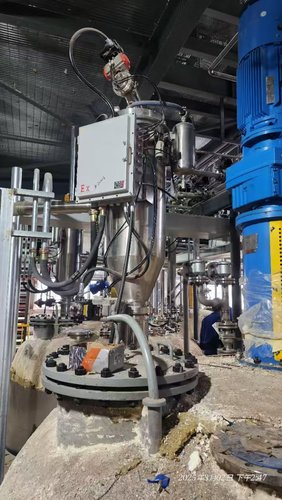

5．5. 防爆PLC控制柜（Ex d IIB T4）

• 控制功能：

– 多模式运行：自动/手动/清洗模式

– 安全联锁：料位低→停止拆包；压力超限→急停

– 数据记录：存储90天运行数据（输送量、故障代码等）

• HMI界面设计：
[防爆控制柜界面示意图]
（显示区域：真空度曲线、设备状态指示灯、报警历史查询）

（三）三、系统工作流程与优势

1．1. 工艺流程

① 自动上袋 → ② 袋口切割 → ③ 粉体清空 → ④ 空袋压缩 →
⑤ 真空吸入 → ⑥ 气固分离 → ⑦ 连续输送 → ⑧ 反吹再生

2．2. 技术优势对比

（四）四、典型应用场景与实测数据

1．1. 案例1：阻燃剂氢氧化铝投料系统

• 配置：

– 处理物料：氢氧化铝（d50=15μm，堆积密度0.6g/cm³）

– 输送距离：水平18m + 垂直6m

– 防爆等级：Ex d IIB T4

• 运行数据：

– 输送效率：2.8t/h（连续8小时运行无衰减）

– 能耗：0.8kW·h/t（较气力输送系统节能40%）

– 维护成本：滤芯寿命达4000小时（常规工况）

2．2. 案例2：锂电池三元材料输送

• 特殊设计：

– 氮气保护系统（氧含量＜0.5%）

– 管道接地电阻＜1Ω（静电消除）

• 效果验证：

– 金属异物混入量从120ppm降至＜5ppm

– 批次一致性提高（容量标准差由3.7%降至0.9%）

（五）五、选型建议与维护要点

1．1. 选型Checklist

• ☐ 物料特性：粒径分布、堆积密度、流动性指数

• ☐ 防爆要求：爆炸等级（St1/St2）、自燃温度

• ☐ 产能匹配：拆包速度与输送能力协同设计

• ☐ 扩展需求：是否预留多物料切换接口

2．2. 维护保养规程

• 每日检查：滤芯压差（＞-0.1bar需清洗）、刀具磨损度

• 每月维护：润滑传动部件、校准称重传感器

• 年度大修：更换密封件、检测防爆结构完整性

（六）六、结语

本系统通过“自动化拆包+密闭输送+智能控制”三位一体设计，彻底解决化工粉体投料环节的粉尘危害与效率瓶颈。随着模块化设计（如快拆式滤芯）与预测性维护技术的普及，真空输送系统将在新能源、特种化学品等领域发挥更大价值。

（注：文中技术参数基于行业通用设备，实际选型需结合物料特性与工况调整）

原创声明：本文内容基于工业现场实践与设备厂商技术资料整理，转载请注明出处。
