负压气力输送系统计算方法与技术指南

在现代粉体工程中，负压气力输送系统（真空输送系统）因其密闭性强、环保性好、自动化程度高，已广泛应用于化工、新能源、食品与制药行业。

该系统设计的核心在于合理计算输送能力、风量需求、管道阻力及风机选型，以确保系统稳定运行。

一、负压气力输送系统基本原理

负压气力输送系统基于负压输送原理，通过罗茨风机或真空泵在系统末端形成负压，使物料在气流作用下实现连续或间歇输送。

系统特点：

• 全密闭输送

• 无粉尘外泄

• 自动化控制

• 可远距离输送



• （负压真空输送流程图）

二、气力输送系统核心计算参数

在工程设计中，主要涉及以下几个关键参数：

1. 输送风量计算（Q）

风量是决定输送能力的核心参数。

基本经验公式：

Q = V × A × 60

其中：

• Q：风量（m³/h）

• V：气流速度（m/s）

• A：管道截面积（m²）

推荐气速范围：

2. 输送管径选择（D）

管径决定输送状态与压降大小。

计算思路：

A = Q / (3600 × V)

再换算直径：

D = √(4A / π)

工程选型经验：

• DN50：小流量精细粉体

• DN65：常规化工粉体

• DN80–DN100：大产能输送系统

3. 输送能力计算（G）

输送能力与固气比相关：

G = Q × ρ × φ

其中：

• G：输送量（kg/h）

• ρ：物料堆密度（kg/m³）

• φ：固气比（通常0.1–10）

4. 管道压降计算（ΔP）

压降是系统设计关键影响因素。

简化工程经验公式：

ΔP = λ × (L/D) × (ρv²/2)

影响因素：

• 管道长度 L

• 管径 D

• 物料浓度

• 弯头数量

• 输送速度

👉 弯头越多，压降越大（尤其是90°大弯头）

5. 罗茨风机选型计算

罗茨风机作为动力源，其选型基于：

• 总风量 Q

• 系统压降 ΔP

• 安全余量（20–30%）

选型原则：

• 风量满足**输送需求

• 压力满足最长管路工况

• 预留波动裕

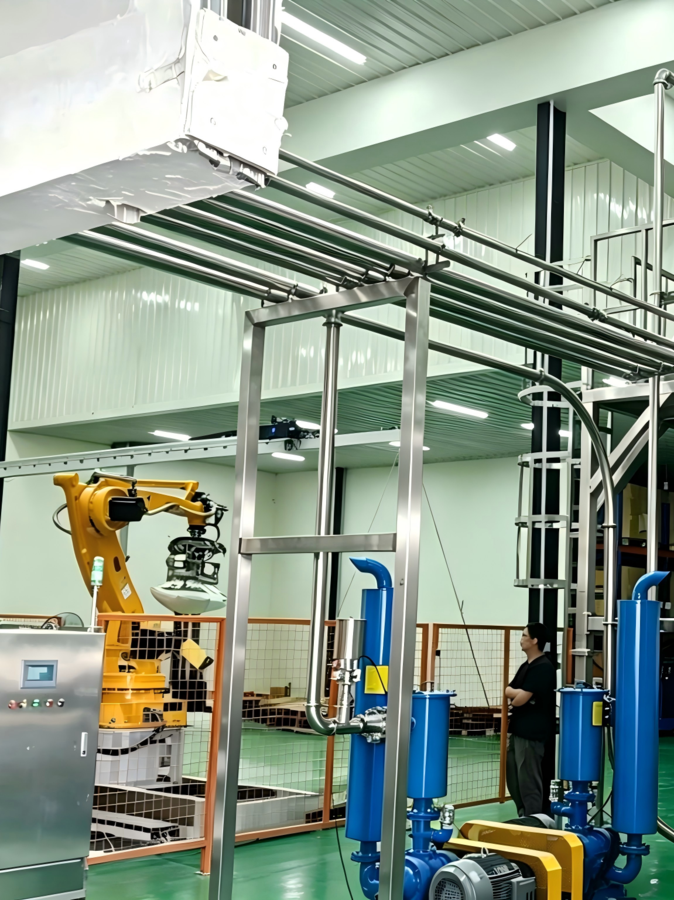

• (机械手拆包输送实拍案例）

三、系统关键设备组成

典型负压气力输送系统包括：

1. 真空输送主机

实现负压生成与物料输送

2. 罗茨风机系统

提供稳定负压气源

3. 不锈钢输送管道

采用304/316L材质，保证洁净性

4. 除尘过滤系统

防止粉尘进入风机系统

5. 自动控制系统（PLC）

基于可编程逻辑控制器（PLC）实现全自动运行

四、负压气力输送系统设计要点

1. 防堵设计

避免管道死角与急弯结构

2. 物料适配性

不同粉体需调整气速与固气比

3. 密闭性设计

保证全系统无泄漏运行

4. 自动化控制

实现多点输送与配料联动

五、典型应用行业

• 锂电材料（石墨、正负极材料）

• 化工粉体（碳酸钙、钛白粉）

• 食品添加剂

• 制药原料

• 新材料与纳米粉体

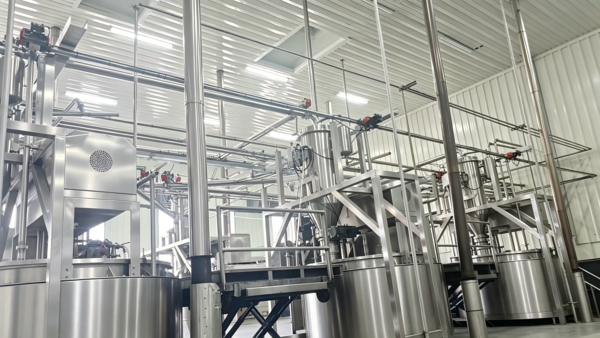

• （真空输送实拍案例）
