反应釜固体自动投料装置技术解析——吨袋拆包、真空输送、称重计量、DCS自动控制一体化解决方案

随着精细化工、新能源、医药、农药、新材料等行业自动化程度不断提高，传统人工投料方式已经逐渐无法满足现代化生产需求。粉体物料人工拆袋不仅劳动强度大，而且容易产生扬尘污染、计量误差及安全风险。

尤其对于多台反应釜连续生产的企业来说，如何实现密闭输送、精准称重、自动分配、多釜切换、安全防爆，已经成为生产线升级的重要方向。

针对这一需求，反应釜固体自动投料系统应运而生。整套系统采用吨袋自动拆包+连续式真空输送+缓存料仓+称重计量+螺旋喂料+DCS自动控制的工艺，可实现一套投料系统服务六台反应釜，大幅提高生产效率和自动化水平。

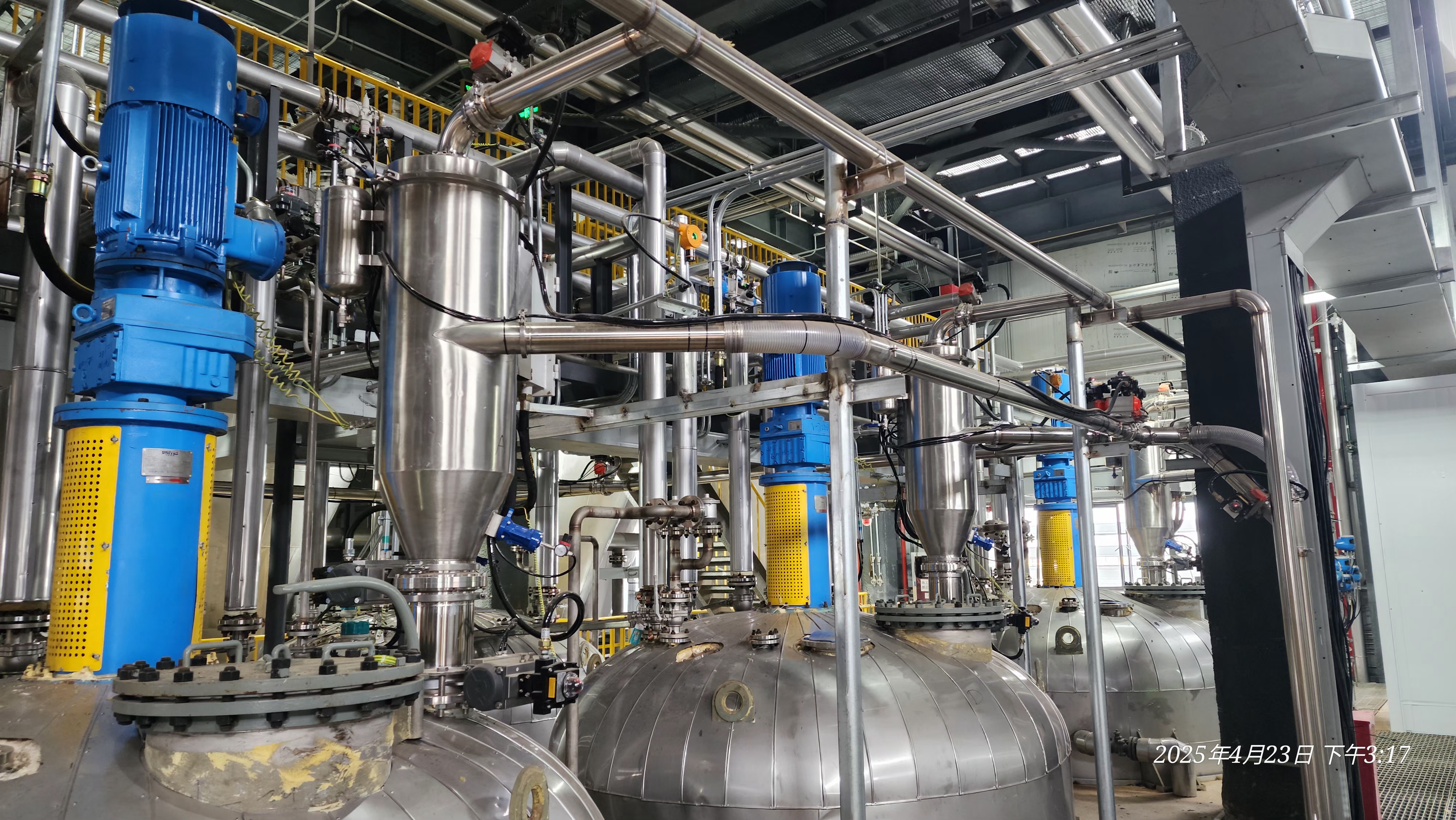

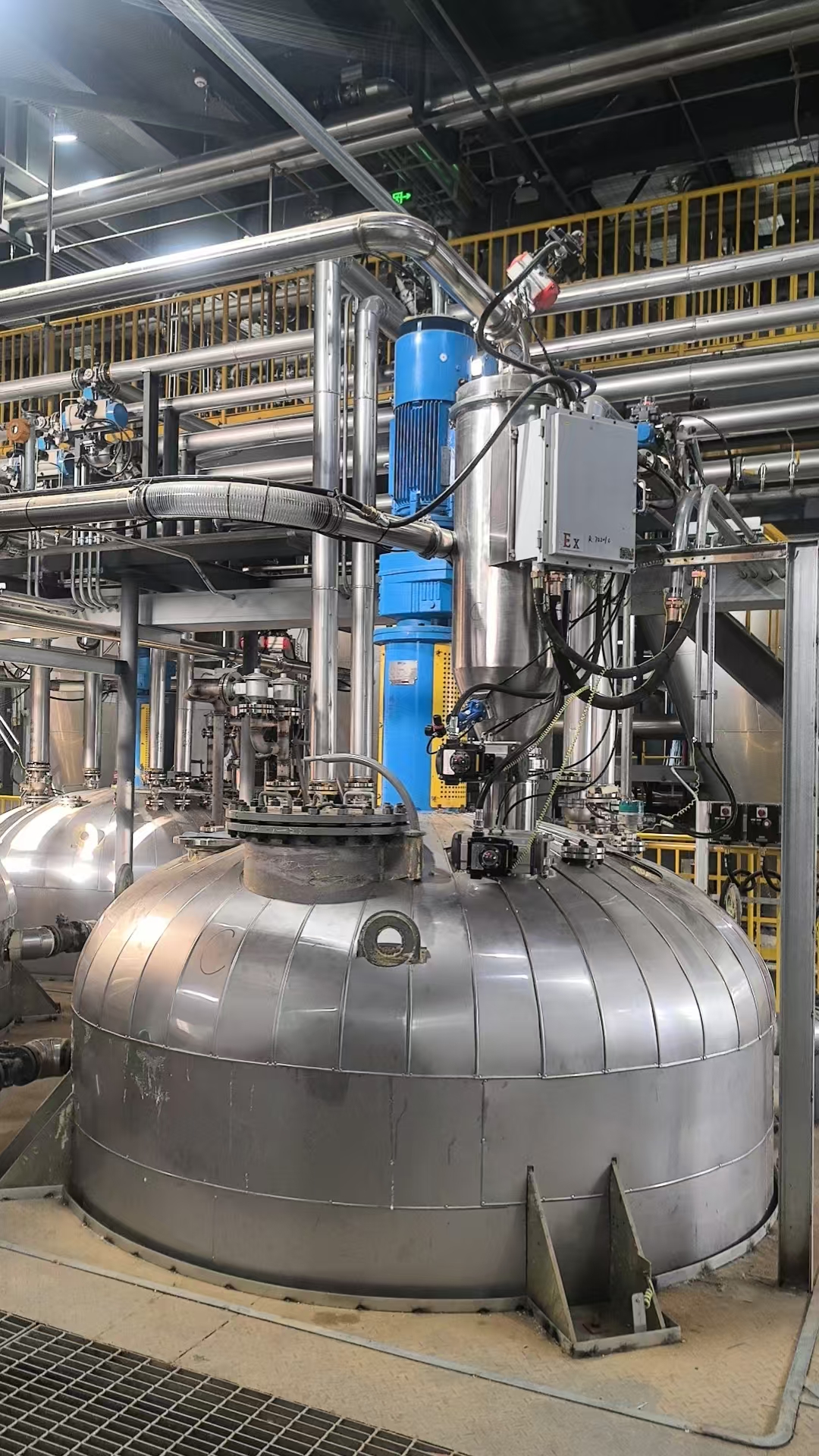

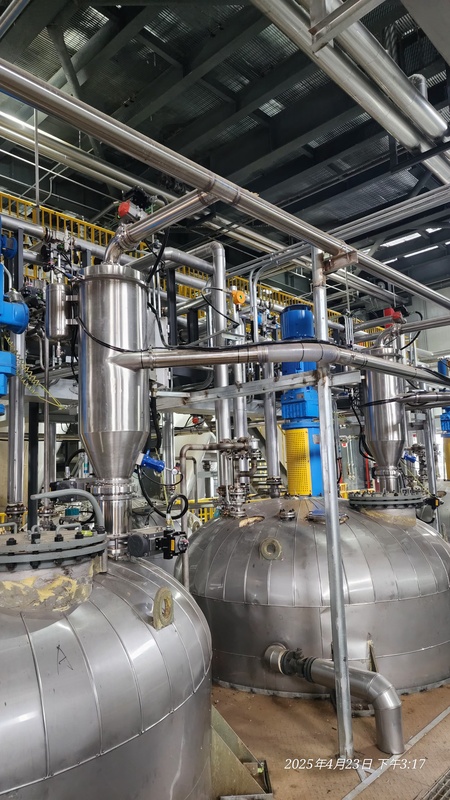

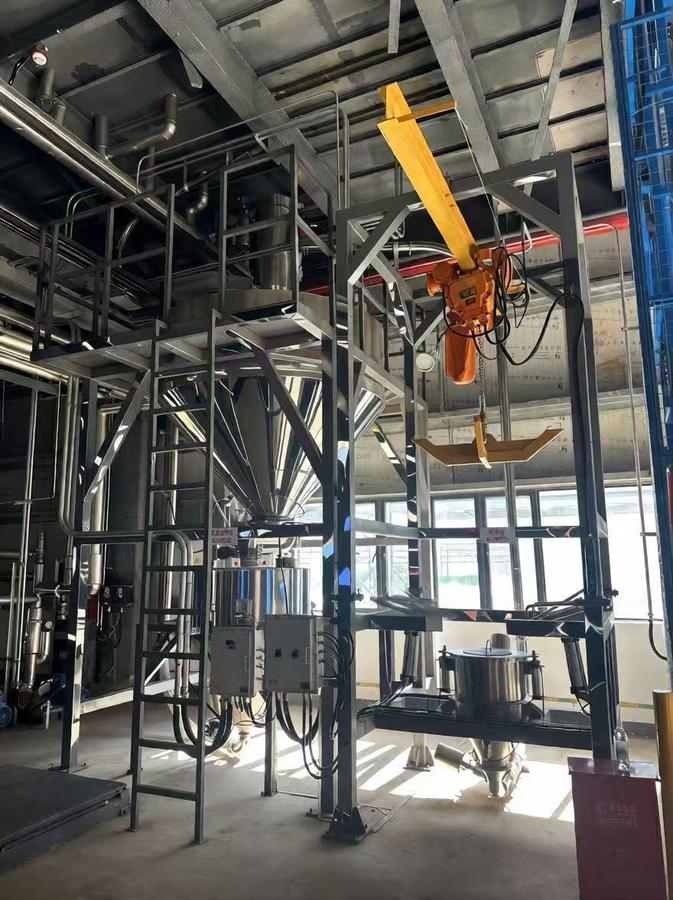

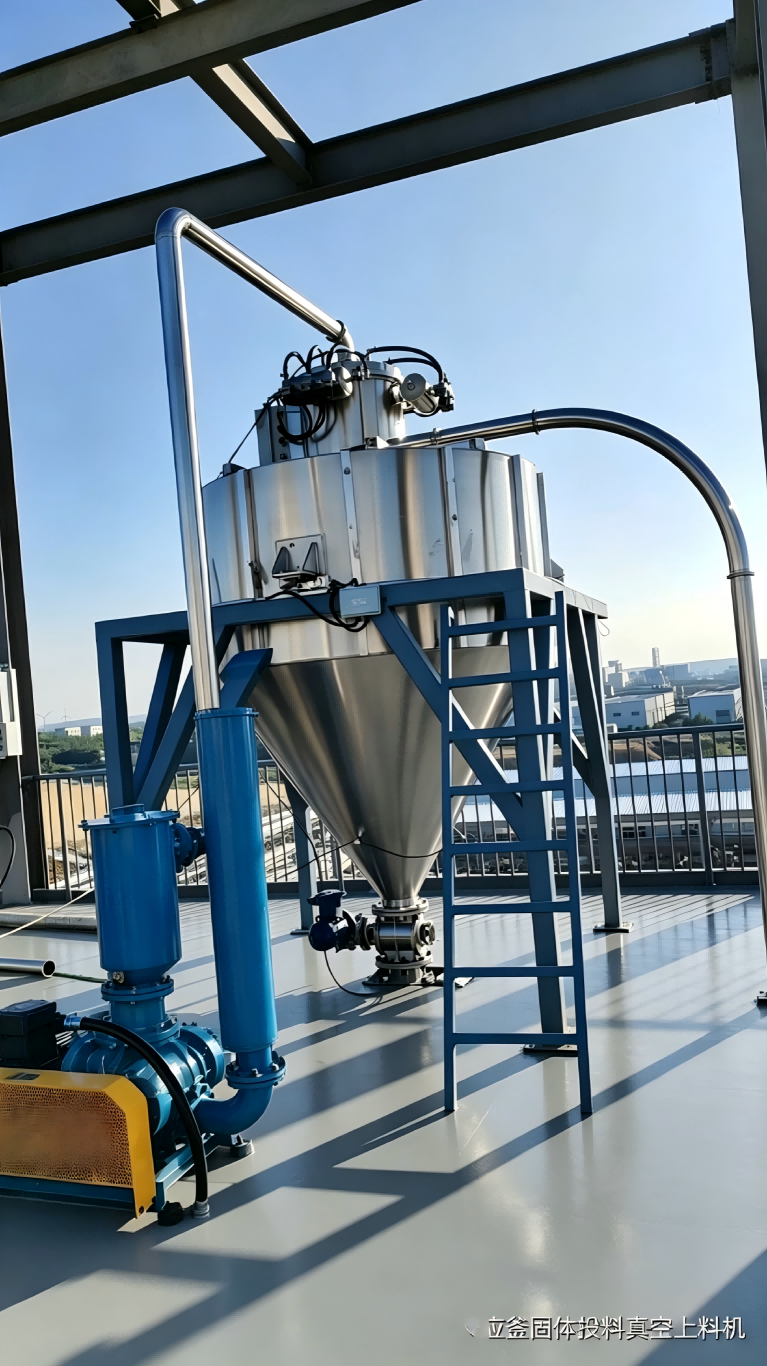

（反应釜固体投料装置实拍）

一、系统组成

整套自动投料系统主要由以下部分组成：

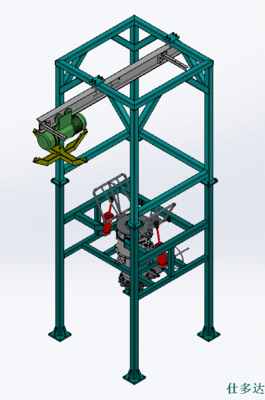

① 全密闭吨袋拆包机

用于1吨或500kg吨袋物料拆包。

设备配置：

• 电动葫芦吊装吨袋

• 自动压袋机构

• 密闭破袋装置

• 振动拍打机构

• 除尘接口

• 氮气保护接口（可选）

吨袋拆包后，粉料直接进入密闭料斗，无扬尘外泄。

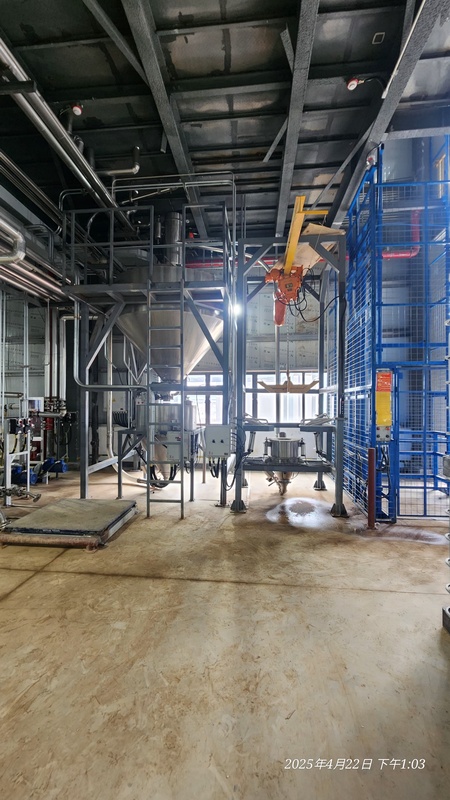

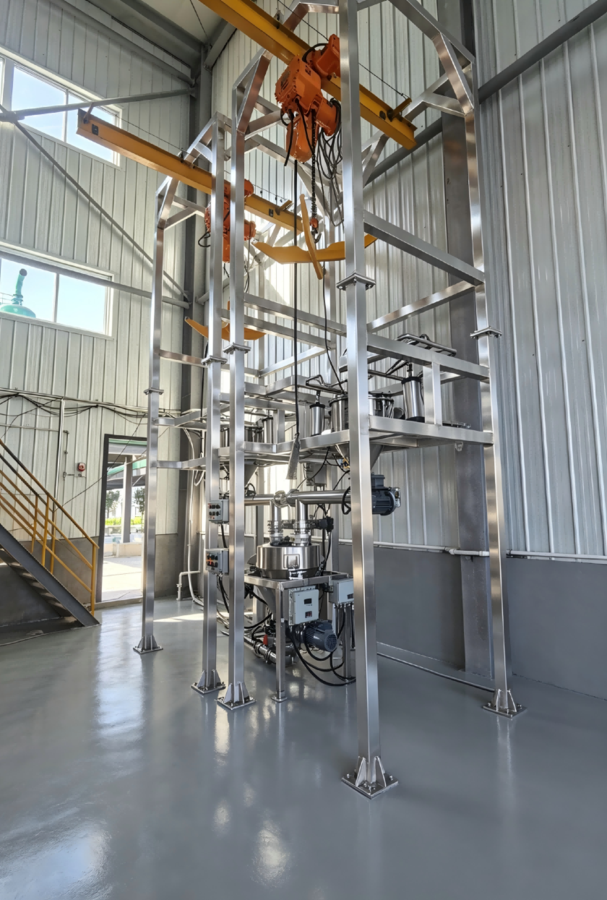

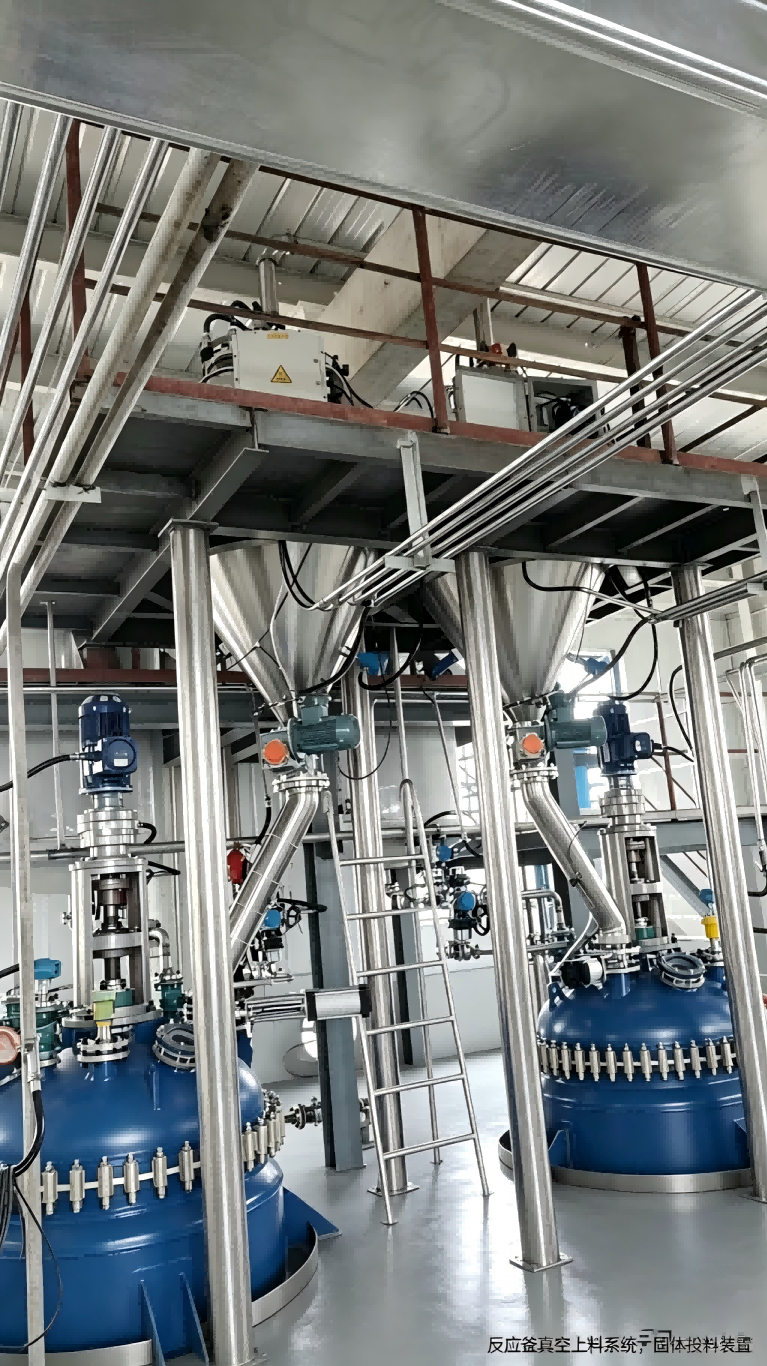

（吨袋拆包+自动计量）

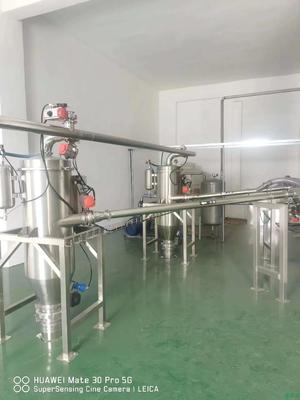

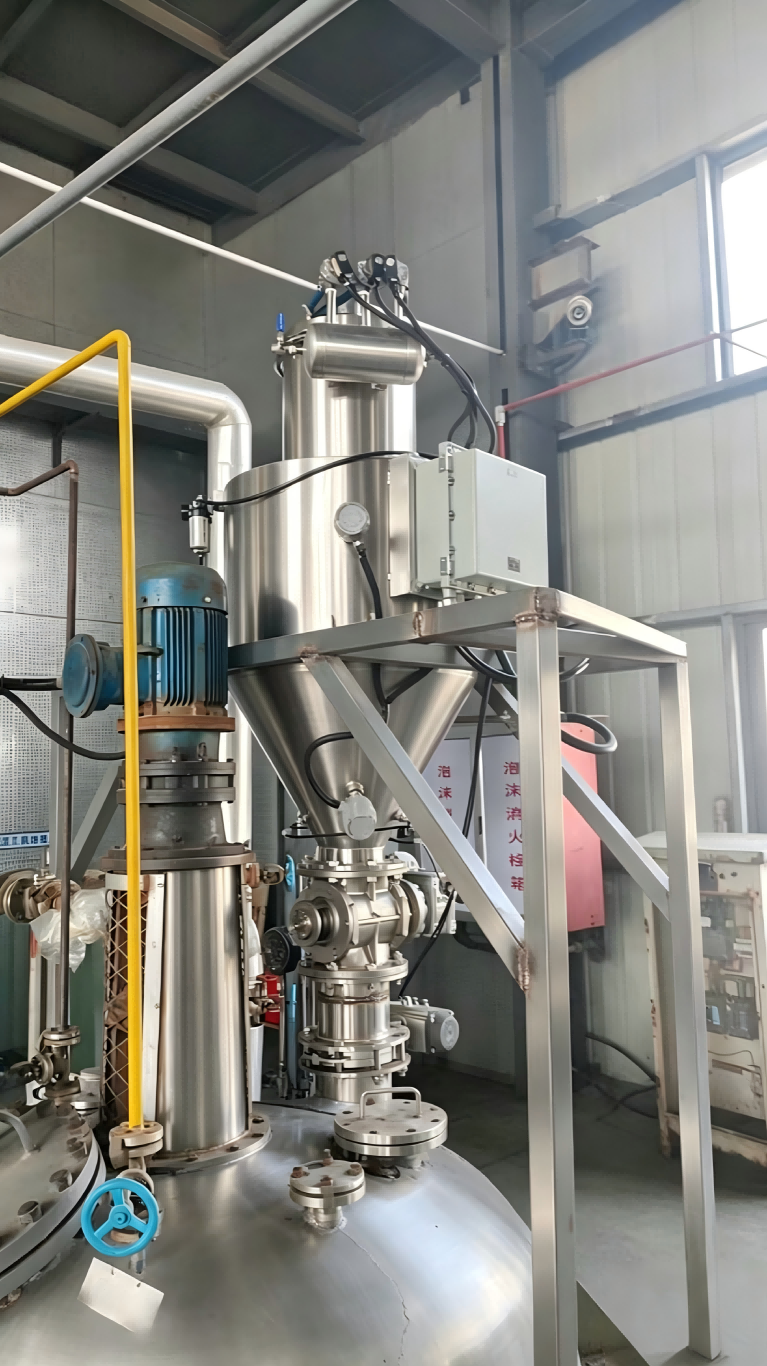

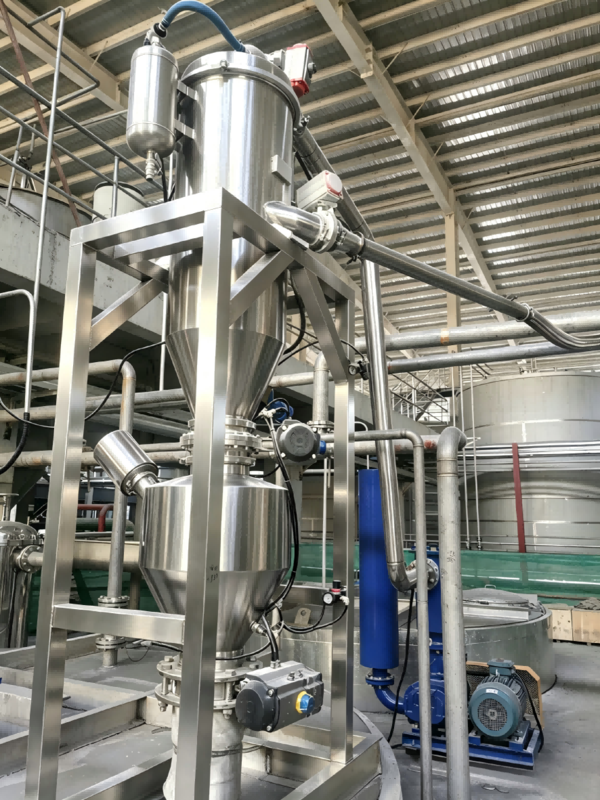

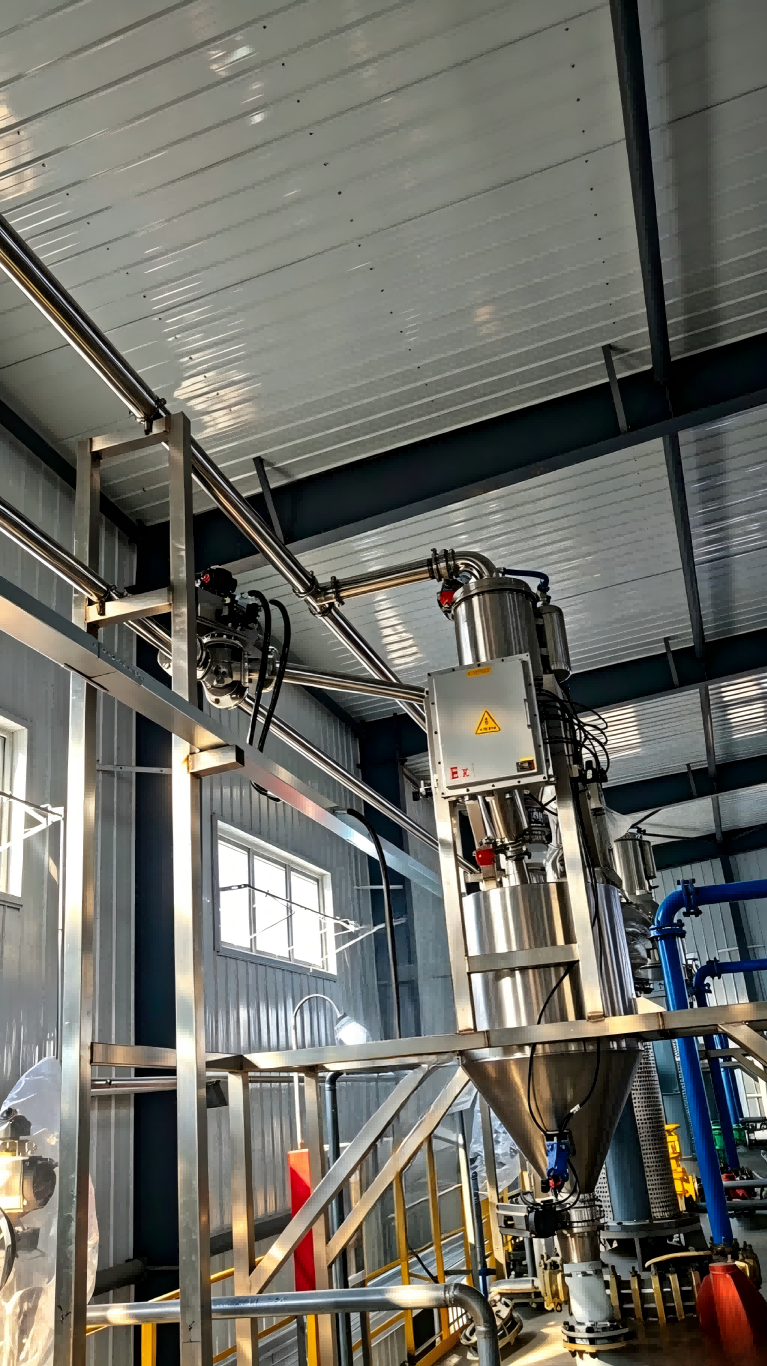

② 连续式真空上料机

拆包后的物料由连续式真空输送系统送往5m³缓存料仓。

系统采用：

• 罗茨真空风机提供真空动力

• 真空过滤系统

• 真空输送料仓

• 自动反吹清灰

• 连续吸料连续卸料

与传统间歇式真空上料机相比，连续式输送具有：

• 输送能力更高

• 无停顿连续供料

• 更适合大产能生产

• 真空稳定

• 能耗更低

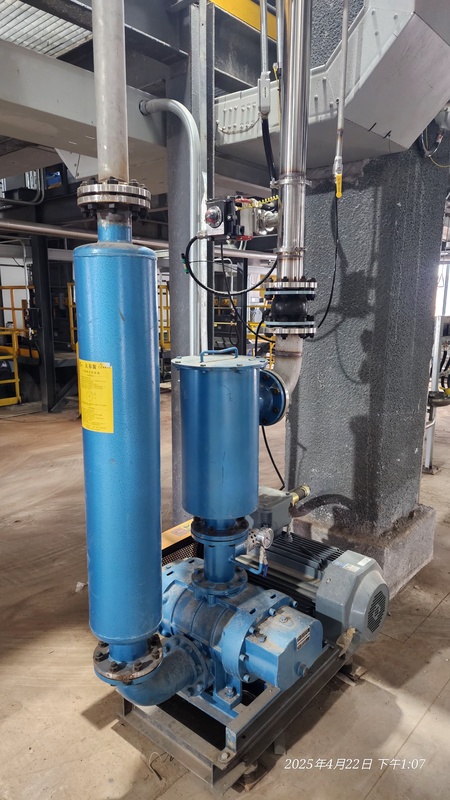

③ 罗茨真空风机

整套系统采用罗茨真空风机作为动力源。

主要作用：

• 提供稳定真空

• 连续抽吸空气

• 建立负压输送环境

• 保证物料稳定输送

相比普通旋涡风机：

优势包括：

• 真空度更高

• 风量更稳定

• 可连续24小时运行

• 使用寿命长

• 更适用于长距离输送

根据不同输送距离，一般配置：

• 15kW

• 18.5kW

• 22kW

• 30kW

• 37kW

真空度通常控制在：

-30~-55kPa。

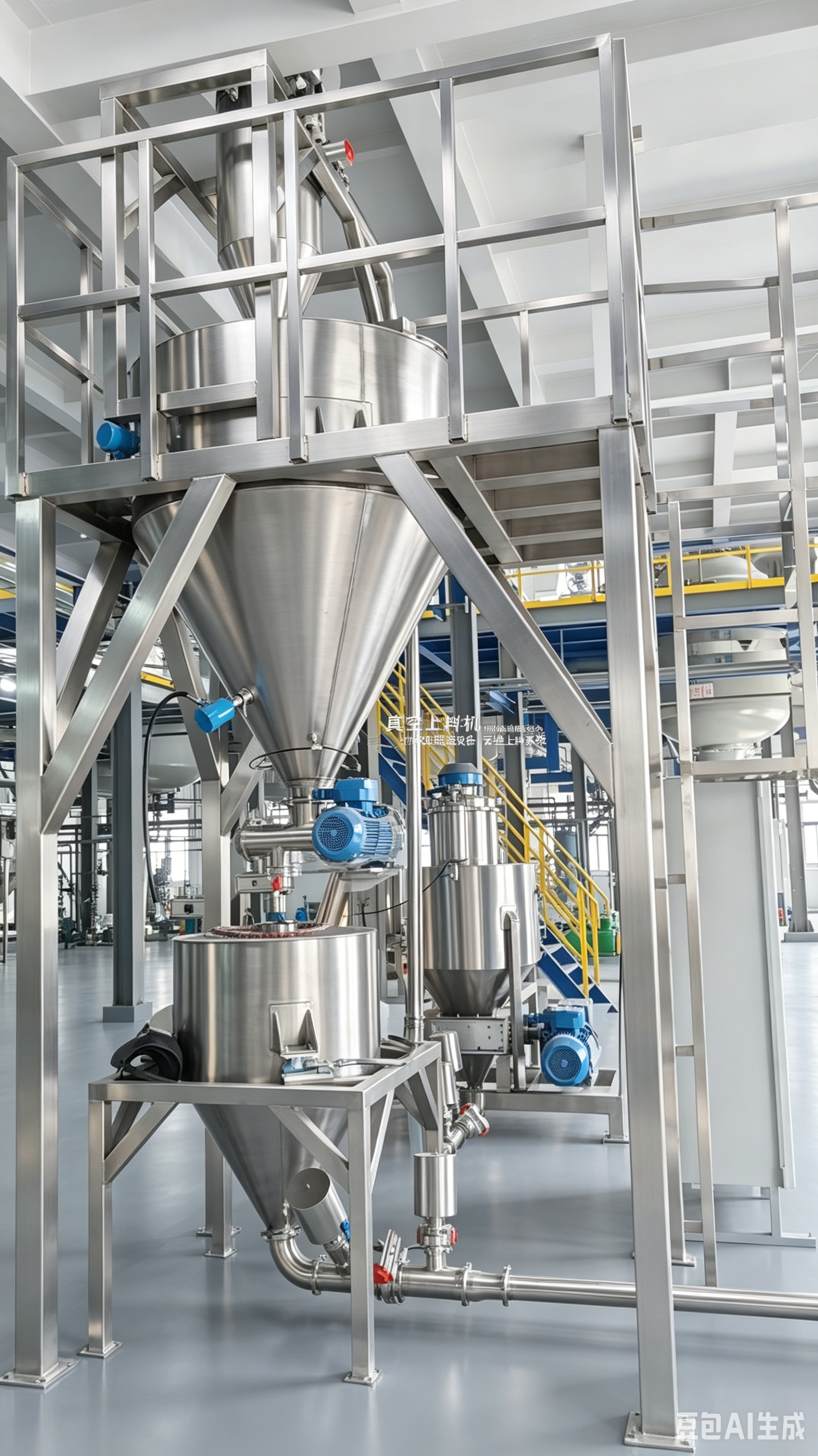

二、5m³缓存料仓

真空输送完成后，物料进入5m³缓存料仓。

缓存料仓主要作用包括：

• 储存物料

• 保证连续供料

• 避免拆包速度影响生产

• 稳定下游称重系统

料仓配置：

• 高低料位计

• 振动器

• 破拱装置

• 检修口

• 呼吸过滤器

• 自动反吹除尘器

保证粉料连续稳定流动。

三、称重计量系统

缓存料仓底部安装螺旋喂料机。

物料经螺旋输送进入800L称重料仓。

整个称重料仓安装高精度称重传感器。

系统实时采集：

• 当前重量

• 加料速度

• 剩余重量

• 累计重量

称重精度通常可达到：

±0.2%～±0.5%。

为了提高配料精度，系统通常采用两级加料：

**阶段：

高速加料。

第二阶段：

低速精加料。

最终自动停止。

这样能够有效减少超差，提高配料精度。

四、800L称重料仓

称重完成后，系统进入等待状态。

此时：

称重料仓内已经完成本批次物料计量。

等待DCS系统发出投料指令。

料仓配置：

• 800L有效容积

• 三点称重传感器

• 气动蝶阀

• 料位检测

• 自动排气过滤器

保证称重过程中不受外部干扰。

五、DCS自动控制系统

整个系统采用DCS集中控制。

所有设备联网运行。

包括：

• 真空输送

• 罗茨风机

• 称重系统

• 螺旋输送机

• 气动阀门

• 六台反应釜切换阀

生产配方全部存储于DCS数据库。

例如：

A产品：

• 原料A：350kg

• 原料B：620kg

• 原料C：180kg

当称重完成后：

DCS自动下发投料命令。

无需人工操作。

整个过程自动完成。

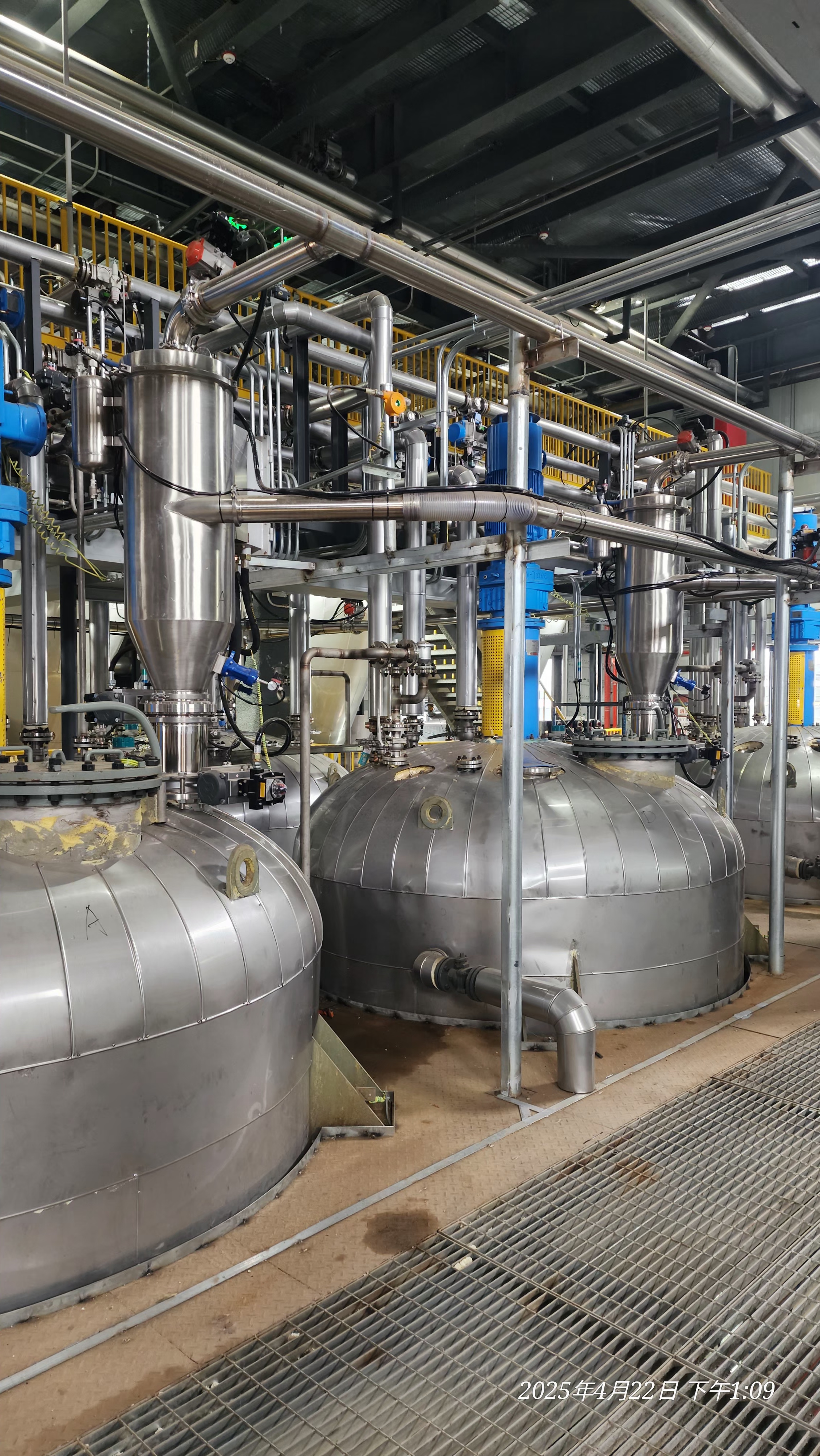

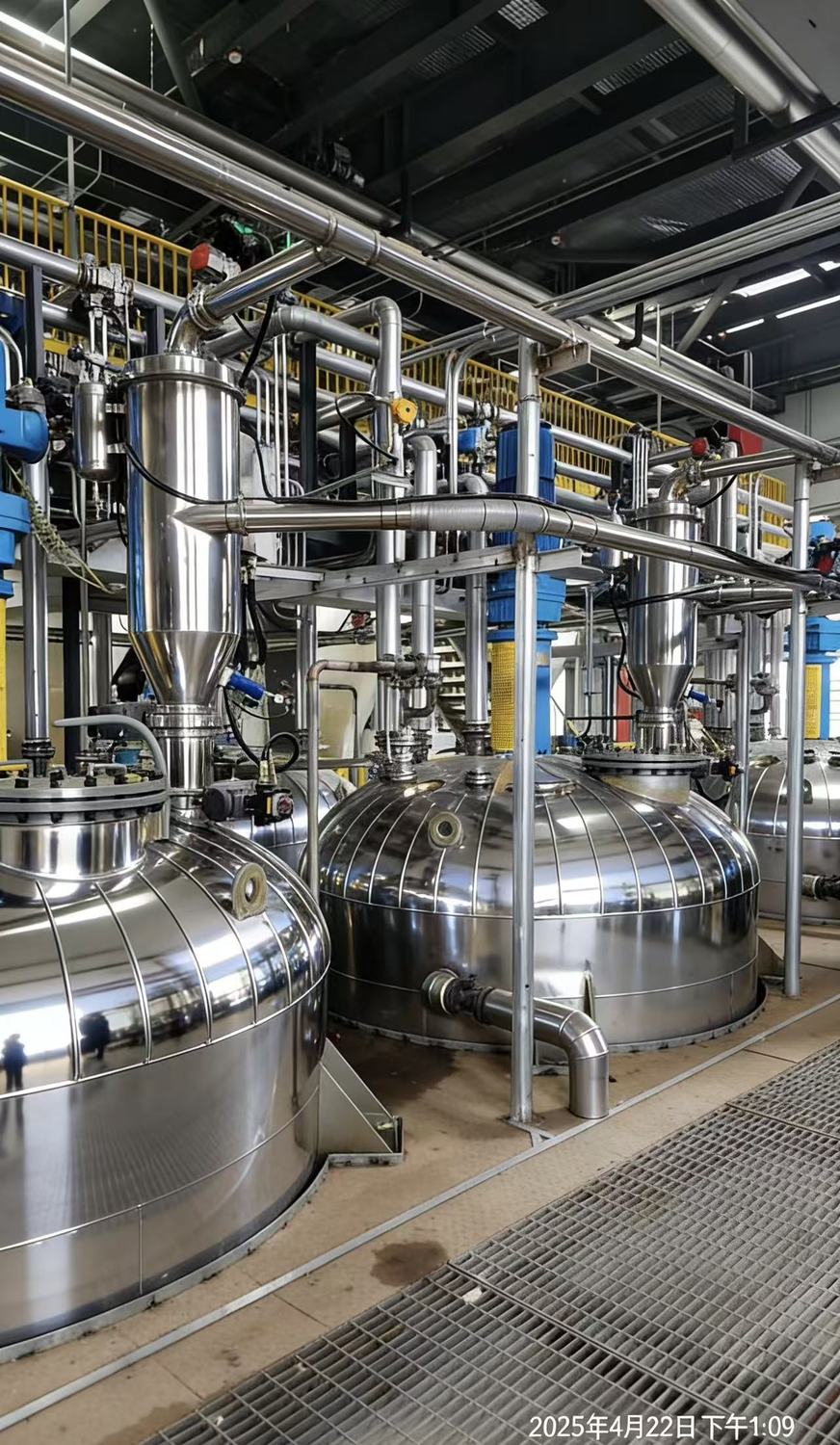

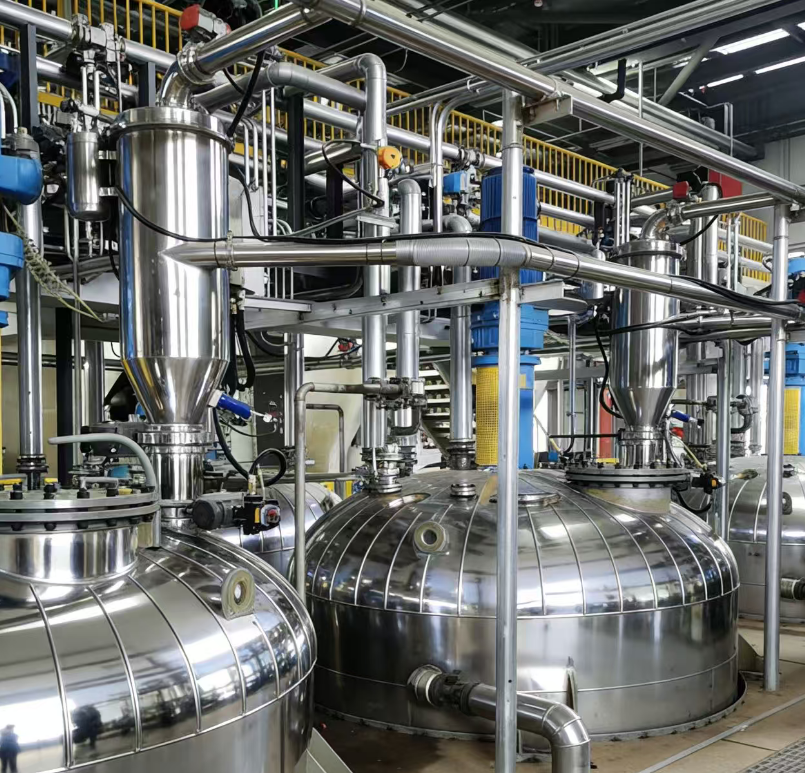

六、六台反应釜自动切换投料

本系统**的特点是：

一套供料系统可服务六台反应釜。

系统根据DCS生产计划：

自动选择目标反应釜。

打开对应管路。

关闭其它管路。

称重料仓底部螺旋输送机启动。

物料输送进入指定反应釜。

例如：

**批：

进入1号釜。

第二批：

进入4号釜。

第三批：

进入2号釜。

无需人工切换管道。

避免误投料。

实现真正意义上的自动化生产。

七、系统工作流程

整个工艺流程如下：

吨袋上料 → 密闭拆包 → 连续式真空上料机 → 罗茨风机负压输送 → 5m³缓存料仓 → 螺旋喂料机 → 800L称重料仓 → 称重计量 → DCS下发投料指令 → 螺旋输送 → 自动切换阀 → 六台对应反应釜。

整个流程全部密闭运行。

粉料不与外界接触。

避免扬尘污染。

八、系统优势

1. 全密闭无尘生产

从拆包到投料全过程密闭运行。

改善车间环境。

减少粉尘污染。

2. 自动化程度高

整条生产线无需人工搬运。

自动拆包。

自动输送。

自动称重。

自动投料。

真正实现无人化生产。

3. 配料精度高

采用高精度称重传感器。

结合变频螺旋喂料。

保证每批物料重量一致。

减少产品质量波动。

4. 一套系统对应六台反应釜

设备利用率高。

减少投资。

降低维护成本。

满足连续生产需求。

5. DCS集中管理

生产配方统一管理。

历史数据自动记录。

支持MES、ERP等上位系统集成，实现生产数据可追溯。

6. 安全可靠

针对易燃、易爆、有毒、易氧化粉体，可配置：

• 全系统防爆设计

• 氮气保护

• 氧含量在线监测

• 防静电接地

• 防爆电机

• 防爆仪表

• 防爆电磁阀

满足化工行业安全生产要求。

九、典型应用行业

该系统广泛应用于以下领域：

• 精细化工

• 新能源材料

• 锂电池正负极材料

• 医药中间体

• 农药及助剂

• 树脂与胶黏剂

• 橡胶助剂

• 涂料与油墨

• 食品添加剂

• 石墨、硅粉、石英粉等粉体材料

十、结语

反应釜固体自动投料系统通过将吨袋拆包、连续式真空输送、5m³缓存料仓、800L高精度称重料仓、螺旋喂料、DCS集中控制以及六台反应釜自动切换有机结合，实现了固体物料从拆包到投料的全流程自动化。系统依托罗茨风机提供稳定负压动力，在保证密闭、无尘和安全输送的同时，兼顾高精度计量与柔性生产需求，可显著降低人工成本、提升生产效率和产品一致性，是现代化化工、医药、新材料等行业实现智能制造的重要装备之一。
