化工反应釜固体投料系统：全流程自动化解决方案

化工反应釜固体投料系统：全流程自动化解决方案

化工反应釜固体投料系统是精细化工、医药中间体、新材料等领域的关键工艺环节。本文以吨袋拆包机、称重料仓、计量螺旋喂料机、罗茨风机、真空上料机和PLC防爆控制柜组成的集成系统为研究对象，深入解析其技术特点与应用价值。

一、系统架构与工艺流程

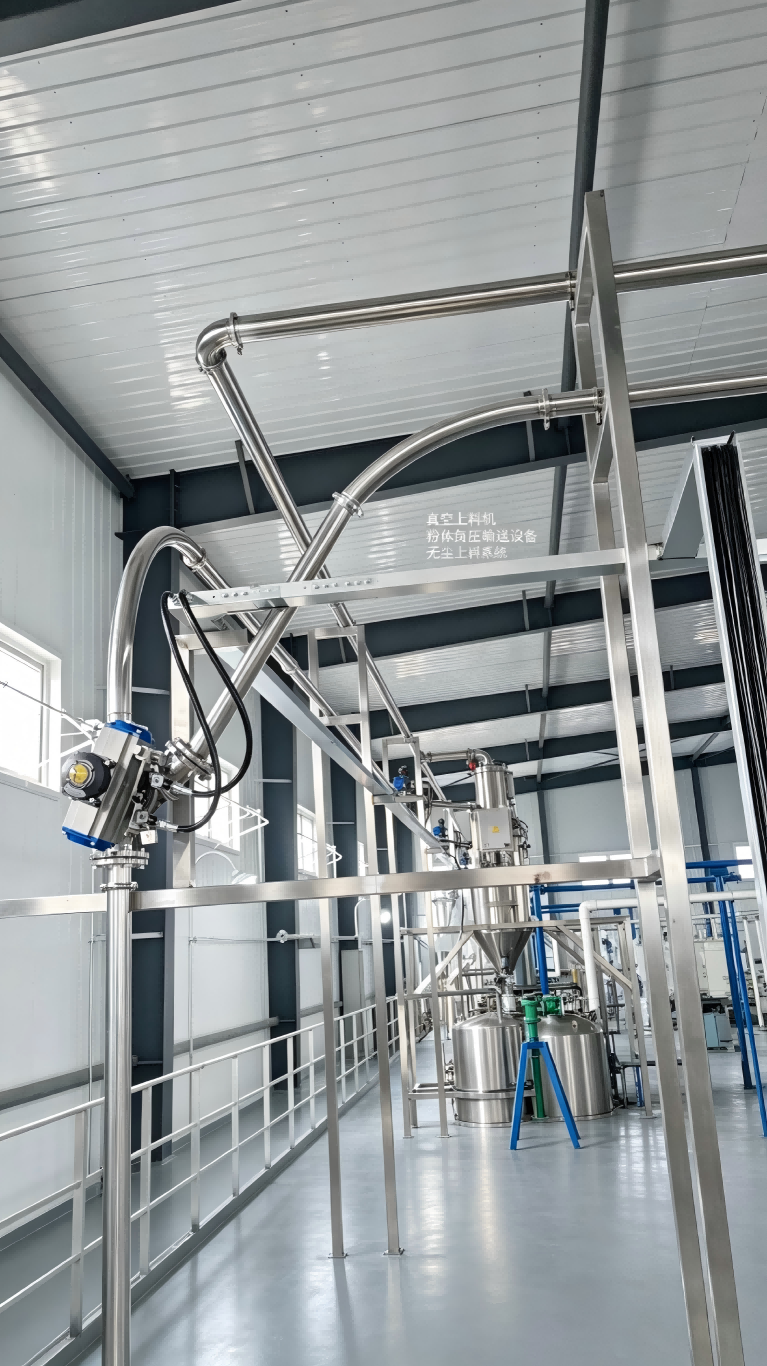

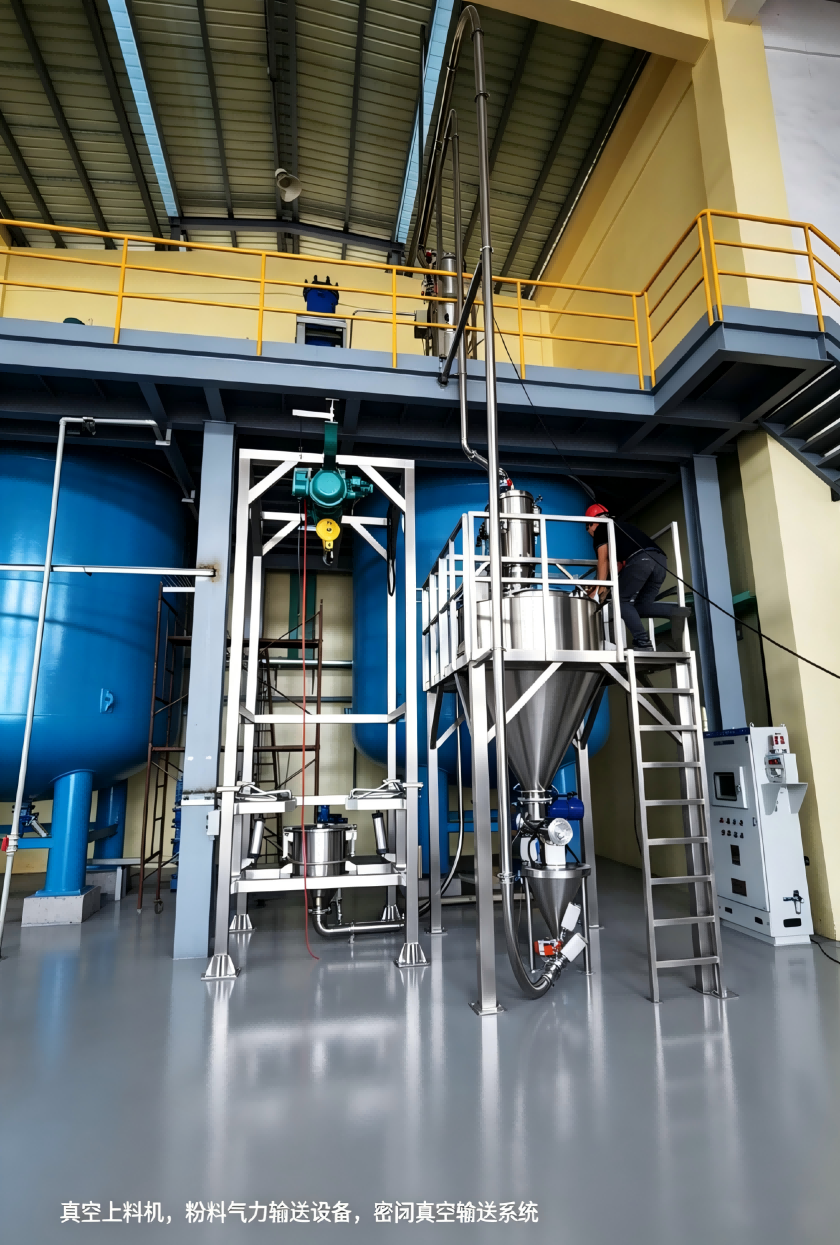

典型固体投料系统采用模块化设计，通过气力输送与机械输送的有机组合实现全封闭物料转移。吨袋拆包机通过电动葫芦将吨袋提升至解包工位，内置振动筛分装置破除物料结块。物料经真空上料机负压抽吸进入称重料仓，料仓采用三组高精度称重传感器（精度±0.1%）实时监测料位。

系统配备双螺旋喂料机构，主螺旋采用变螺距设计实现均匀给料，补偿螺旋配置称重反馈模块，与西门子S7-1500系列PLC构成闭环控制系统。罗茨风机提供0.3-0.6MPa压缩空气，通过文丘里效应形成稳定真空度（-50kPa至-80kPa），物料输送速度可达3-5吨/小时。

二、关键设备技术解析

真空上料机采用316L不锈钢材质，配备0.5μm PTFE覆膜过滤器，过滤效率达99.98%。反吹清灰系统通过时序控制实现脉冲式清洁，压缩空气消耗量控制在0.2m³/min以内。称重料仓应用三维有限元分析优化结构设计，有效消除侧向力干扰，配备温度补偿模块确保称量精度在±0.3%FS范围内。

防爆控制柜满足Ex d IIB T4 Gb防护等级，内置双冗余CPU和Profibus-DP通讯模块。人机界面集成物料追溯系统，可记录批次号、投料时间、实际投料量等关键参数，数据存储周期达5年。急停回路采用SIL3安全等级设计，响应时间<50ms。

三、工程实践与效益分析

某医药中间体企业应用本系统后，单批次投料时间缩短42%，人工介入减少85%。实测数据表明，活性成分投料精度从传统人工的±5%提升至±0.8%，批次间RSD值降低至1.2%以下。系统配备的氮气惰化装置使氧含量控制在2%以下，成功消除粉尘爆炸风险。

维护成本分析显示，模块化设计使关键部件更换时间缩短70%，年度维护费用降低至设备成本的1.5%。能源消耗方面，变频控制的罗茨风机较传统系统节能35%，年节省电费超12万元。

本系统通过智能控制与机械创新的深度融合，实现了固体投料过程的精确化、密闭化和无人化。随着工业4.0技术的深入应用，未来将发展基于数字孪生的预测性维护系统，以及应用机器视觉的异物检测功能，进一步提升化工生产的安全性与可靠性。
