粉体气力输送设备中的负压真空上料系统

（一）引言

粉体气力输送技术凭借其高效、环保、自动化程度高等特点，在化工、食品、制药、新能源等行业广泛应用。其中，负压真空上料系统作为一种无尘、密闭的输送方式，尤其适用于对洁净度要求高、易扬尘或易燃易爆的粉体物料输送。本文将重点解析负压真空上料系统的核心组成及工作原理。

（二）一、负压真空上料系统概述

负压真空上料系统通过真空负压产生的气流动力，将粉体物料从投料点输送至目标容器或生产设备。其核心优势在于：
- 全密闭输送：避免粉尘外泄，满足GMP、ATEX等严苛标准。
- 适应性强：可输送流动性差、易吸潮、易团聚的粉体。
- 节能环保：相比正压系统，能耗更低且无泄漏风险。

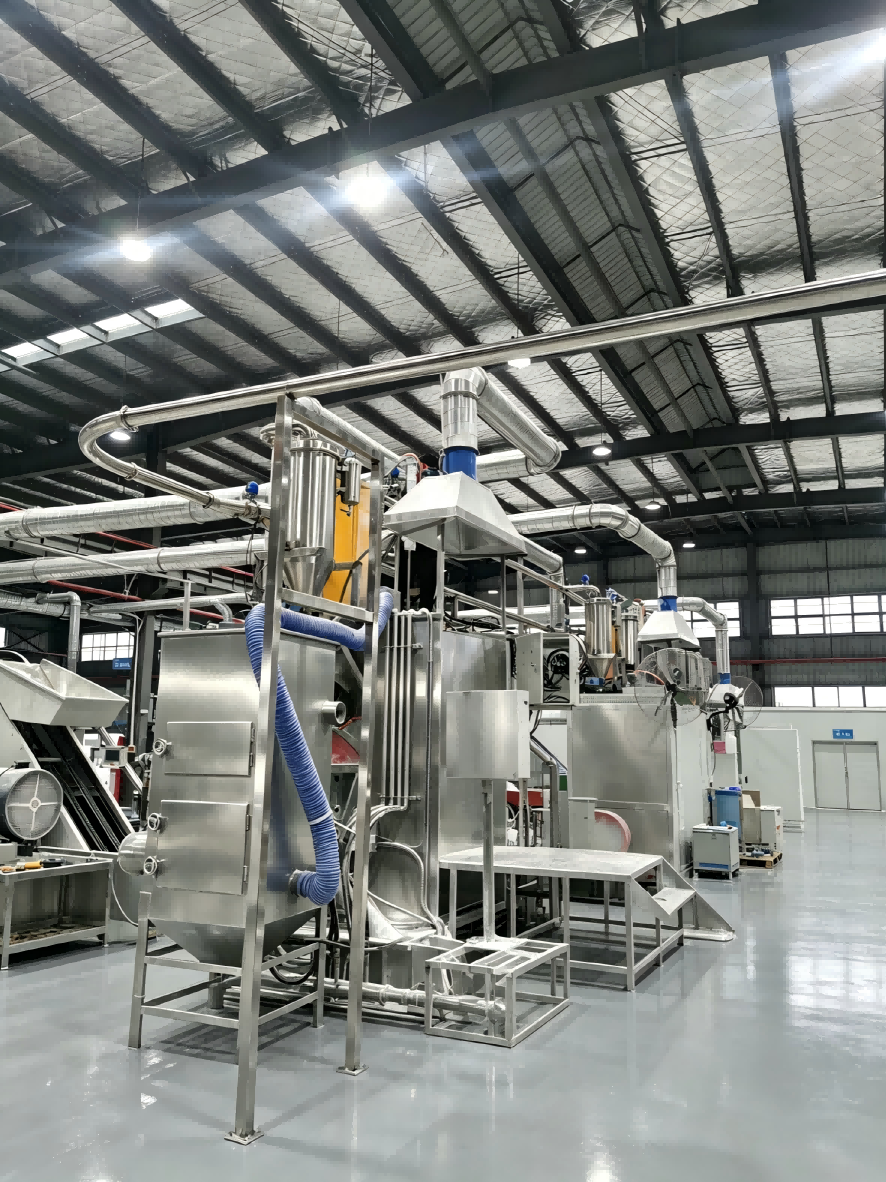

系统主要由以下五大核心组件协同工作：真空上料机、罗茨风机、不锈钢管道、无尘投料站、PLC控制单元。

（三）二、核心组件详解

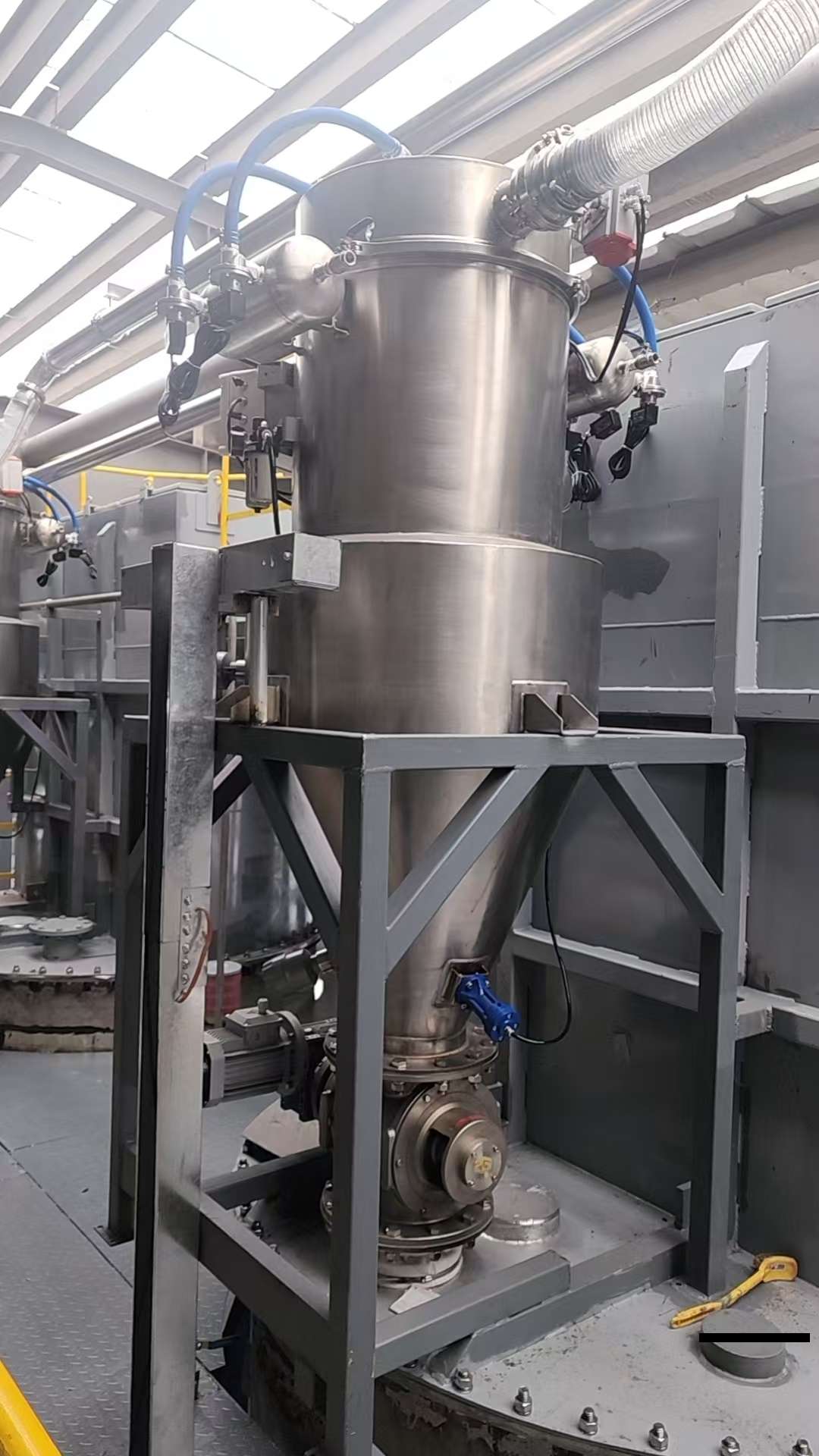

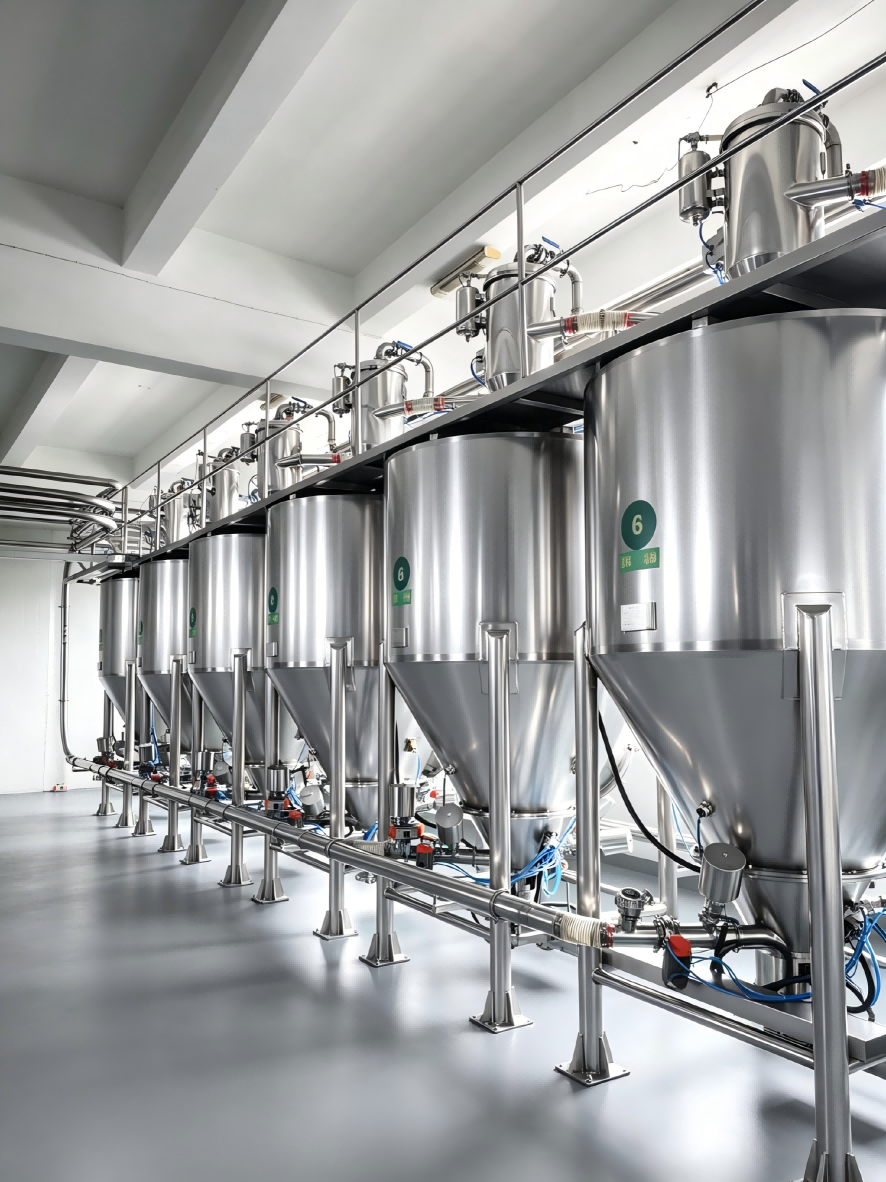

1．1. 真空上料机

• 功能：作为系统的“心脏”，通过真空吸附力实现物料吸入与分离。

• 结构：包含真空泵接口、过滤装置（如PTFE覆膜滤芯）、物料仓及反吹清洁系统。

• 关键参数：真空度（通常为-0.4~-0.6 bar）、单次输送量（50L~2000L可选）。

2．2. 罗茨风机

• 作用：提供稳定真空源，通过高速旋转的叶轮形成连续负压气流。

• 优势：低噪音、耐磨损、长寿命，适合连续作业场景。

• 选型要点：需根据输送距离、物料特性匹配风量与风压。

3．3. 不锈钢管道

• 材质：304/316L不锈钢，耐腐蚀、易清洁，符合食品级与药品级卫生要求。

• 设计：采用卡箍快接结构，减少物料残留；弯头处使用大曲率半径设计以降低堵塞风险。

• 特殊需求：防静电管道可应对易燃易爆粉体（如锂电材料）。

4．4. 无尘投料站

• 功能：实现人工或自动拆包投料，避免粉尘逸散。

• 组成：

– 密闭料斗：配备振动筛或破碎机构，防止结块物料堵塞。

– 除尘模块：集成脉冲反吹滤筒，除尘效率≥99.9%。

– 安全联锁：开盖即停机，保障操作人员安全。

5．5. PLC控制单元

• 智能化管理：

– 自动控制：设定输送周期、真空度阈值、故障报警等参数。

– 人机交互：触摸屏实时显示压力、流量、设备状态等信息。

– 数据追溯：支持OPC协议，与MES/SCADA系统对接，实现生产数据可追溯。

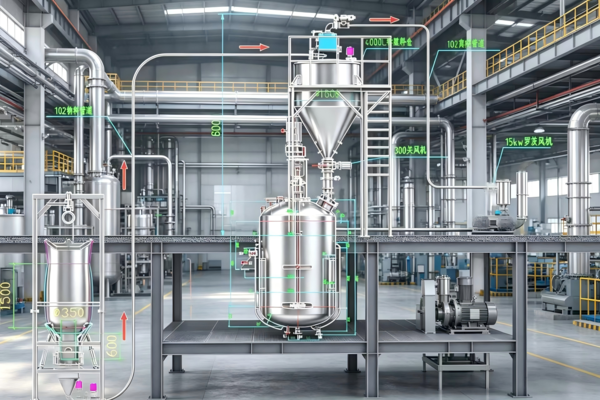

（四）三、系统工作流程

1. 投料阶段：物料通过无尘投料站进入真空上料机料仓。

2. 输送阶段：罗茨风机启动，在管道内形成负压气流，物料被吸附至目标容器。

3. 分离阶段：过滤装置拦截粉尘，洁净空气排出，物料落入接收仓。

4. 清洁阶段：PLC触发反吹系统清除滤芯积粉，确保下一循环效率。

（五）四、典型应用场景

• 制药行业：API原料、辅料的无菌输送。

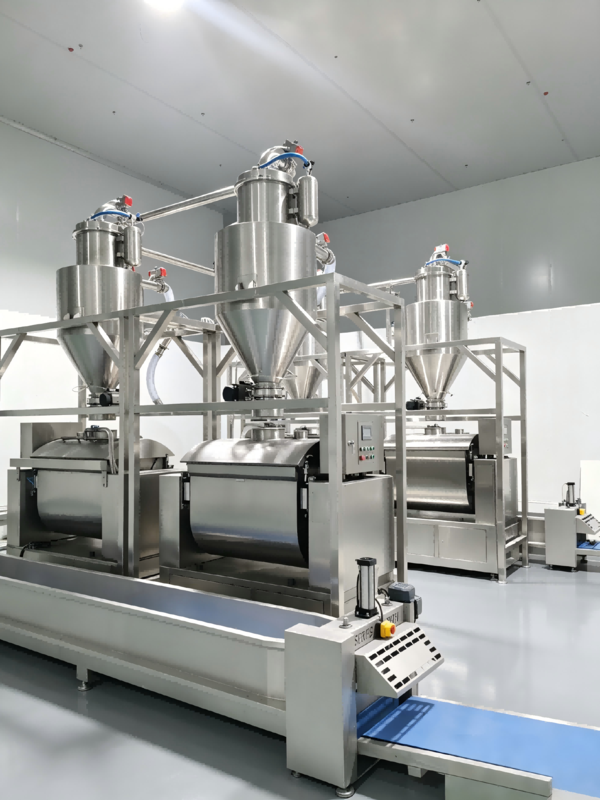

• 食品加工：奶粉、淀粉、调味料的卫生级转运。

• 新能源领域：正负极材料、碳粉的防爆型输送。

（六）五、技术发展趋势

1. 模块化设计：快速适配不同产能与场地限制。

2. AI优化算法：通过机器学习预测堵塞风险并自动调节参数。

3. 节能升级：变频罗茨风机与余热回收技术的结合，进一步降低能耗。

（七）结语

负压真空上料系统凭借其精密的结构设计与智能化控制，已成为粉体输送领域的标杆解决方案。随着工业4.0技术的深度融合，该系统将在效率、安全性与可持续性方面持续突破，为粉体工业的绿色升级提供坚实保障。
