1．防爆连续式真空上料机系统的技术解析与应用
（1）引言
在化工、制药、食品等对安全生产要求严格的行业中，粉体、颗粒物料的自动化输送是保障生产效率与作业安全的关键环节。防爆连续式真空上料机系统凭借其密闭输送、防爆设计、高效连续作业等特点，成为高要求工业场景的首选解决方案。本文重点解析该系统的核心设备——连续式真空上料机，并阐述其在系统中的协同工作流程。
2．一、系统组成与功能概述
防爆连续式真空上料机系统由以下核心单元构成：
1. 连续式真空上料机：物料输送的核心动力源，实现不间断吸料与卸料。
2. 吨袋投料站：用于大容量原料的密闭投料，配备振动筛分与除尘装置。
3. 不锈钢管道：316L材质，内壁抛光处理，满足耐腐蚀与防静电要求。
4. 罗茨风机：提供稳定真空负压，流量可达20-200m³/min，支持长距离输送。
5. 不锈钢大弯头：R=5D曲率半径设计，减少物料残留与磨损。
3．二、连续式真空上料机技术详解

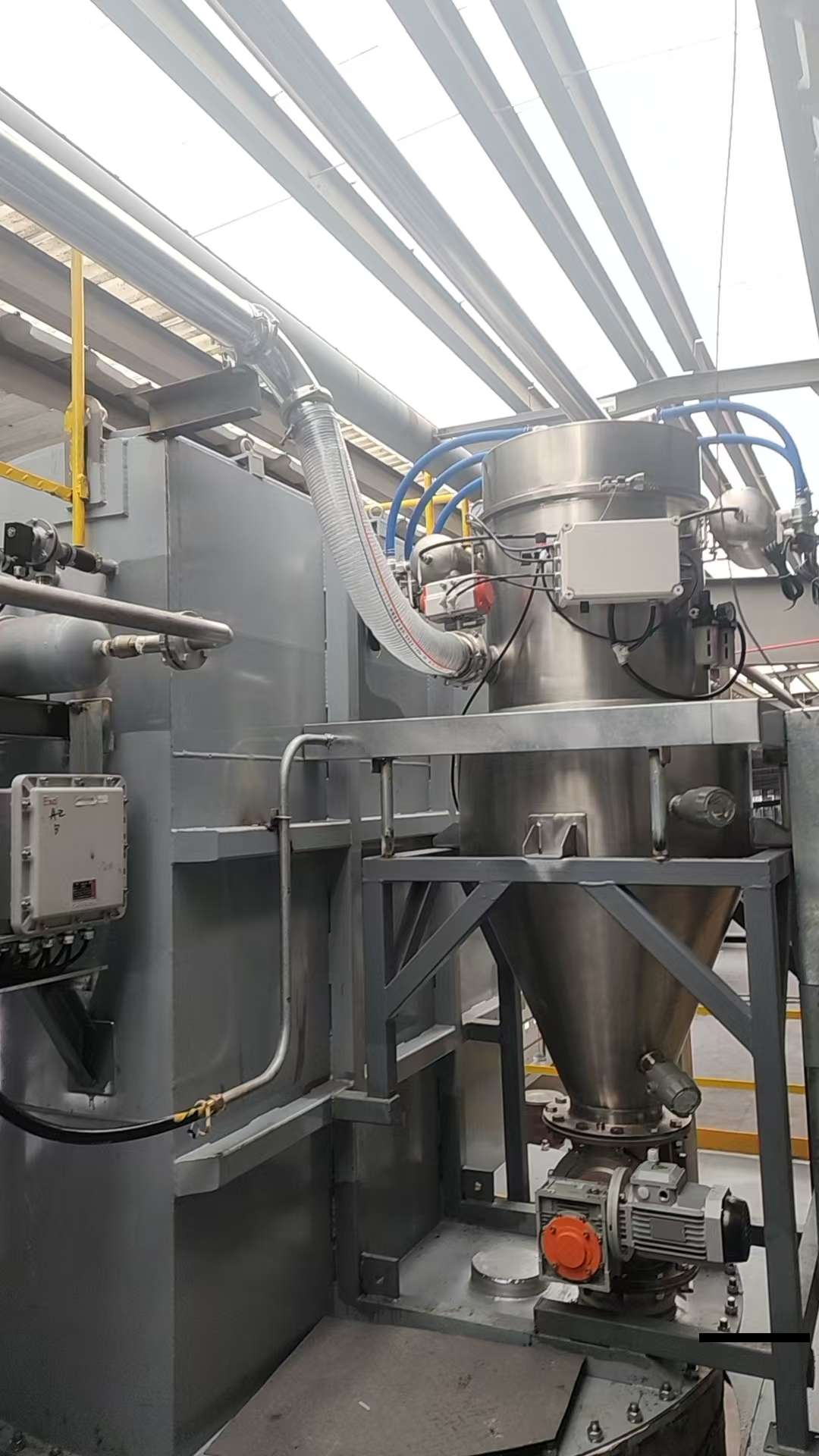

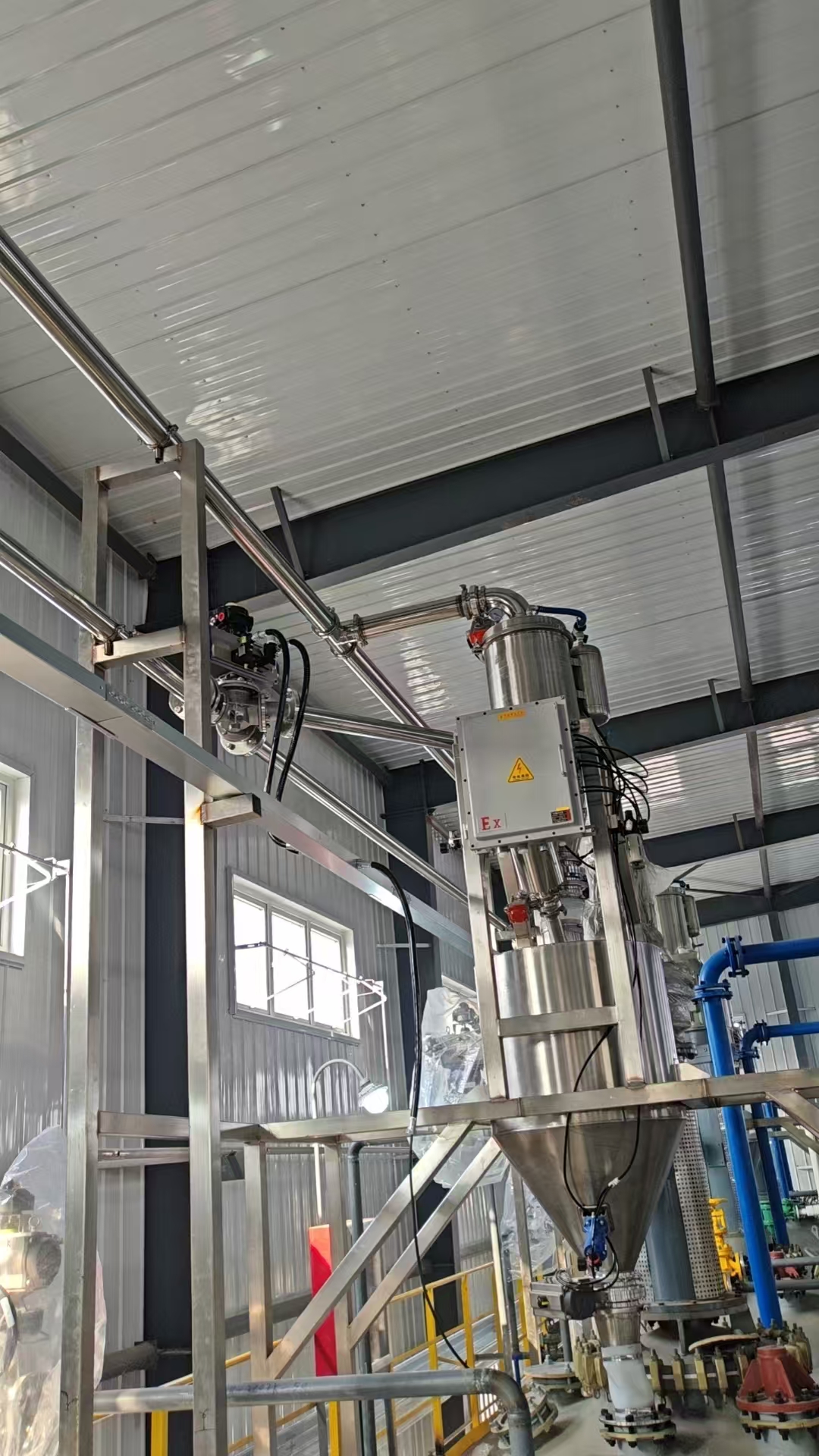

作为系统的核心设备，连续式真空上料机通过真空负压实现物料的密闭输送，其结构组成与工作原理如下：
（1）1. 核心结构与功能
部件名称 | 功能说明 |
上料机筒体 | 采用304/316L不锈钢，双层夹套设计，可通氮气惰化，满足防爆要求。 |
反吹脉冲阀 | 通过0.5-0.7MPa压缩空气定时反吹，清除滤芯表面粉尘，保障过滤效率≥99.9%。 |
脉冲控制仪 | 可编程PLC控制，支持反吹频率（5-300s）与时长（0.1-0.3s）精准调节。 |
反吹气囊 | 硅胶材质，耐温-40℃~200℃，瞬时膨胀力达200N，确保滤芯深度清洁。 |
高/底料位计 | 射频导纳式料位计，防误报设计，控制物料装载量在30%-90%安全区间。 |
旋转卸料阀 | 六叶片星型结构，转速0-50r/min可调，卸料精度±1%，配备气密封防卡死装置。 |
真空阀与进料阀 | 气动蝶阀联动控制，切换时间≤0.5s，实现吸料-卸料流程无缝衔接。 |
电磁阀组 | 防爆型（Ex dⅡC T6），响应时间≤10ms，控制气路精准启停。 |
（2）2. 工作流程
1. 吸料阶段：真空阀开启，罗茨风机产生-50kPa~-80kPa负压，物料经管道吸入筒体；
2. 过滤阶段：滤芯阻隔粉尘，洁净空气排出，料位计实时监控装载量；
3. 卸料阶段：底料位触发后，真空阀关闭，进料阀开启，旋转卸料阀定量排料；
4. 反吹再生：脉冲阀瞬间喷吹，清除滤芯积粉，确保下一循环效率。
（3）3. 防爆设计要点
• 本安型电路：控制回路24VDC，符合IEC 60079-11标准；
• 静电消除：筒体接地电阻≤4Ω，管道法兰跨接电阻≤0.03Ω；
• 结构防护：旋转部件IP65防护，轴承座温度监控（报警阈值80℃）。
4．三、系统优势与典型应用
（1）1. 技术优势
• 连续作业能力：双阀组交替工作，理论输送量可达20t/h；
• 防爆安全性：通过ATEX/NEPSI认证，适用于Zone 21/22危险区域；
• 节能降耗：相比传统机械输送，能耗降低40%-60%。
（2）2. 应用场景
• 锂电池行业：石墨烯、磷酸铁锂等易燃粉体的无尘输送；
• 化工领域：钛白粉、尼龙颗粒的防爆型生产线供料；
• 制药工程：API原料药的无交叉污染转运。
5．四、选型与维护建议
1. 选型参数：需综合物料堆积密度（通常0.3-1.5t/m³）、粒径（目数）、流动性（安息角）等特性；
2. 维护要点：
– 每日检查脉冲阀动作次数（建议≤1200次/天）；
– 每月测试真空泄漏率（标准≤1kPa/min）；
– 每年更换滤芯（PTFE覆膜滤材寿命约3000-5000h）。
6．结语
防爆连续式真空上料机系统通过模块化设计与智能控制，实现了高危粉体物料输送的安全化、高效化。随着工业4.0技术的融合，未来将向预测性维护（如振动频谱分析滤芯堵塞）、数字孪生优化等方向发展，为流程工业的智能化升级提供核心装备支撑。
