引言

在化工生产过程中，粉体、颗粒物料的自动化输送与投料是保障生产效率、安全环保的关键环节。传统人工投料或机械输送方式常面临粉尘泄漏、交叉污染、能耗高等问题，而负压气力输送设备（真空上料机）凭借其密闭性、高效性、灵活性，逐渐成为化工行业粉体处理的核心装备。本文将从技术原理、应用场景、选型要点及行业趋势等维度，深入解析这一设备在化工领域的价值。

一、技术原理与核心设计

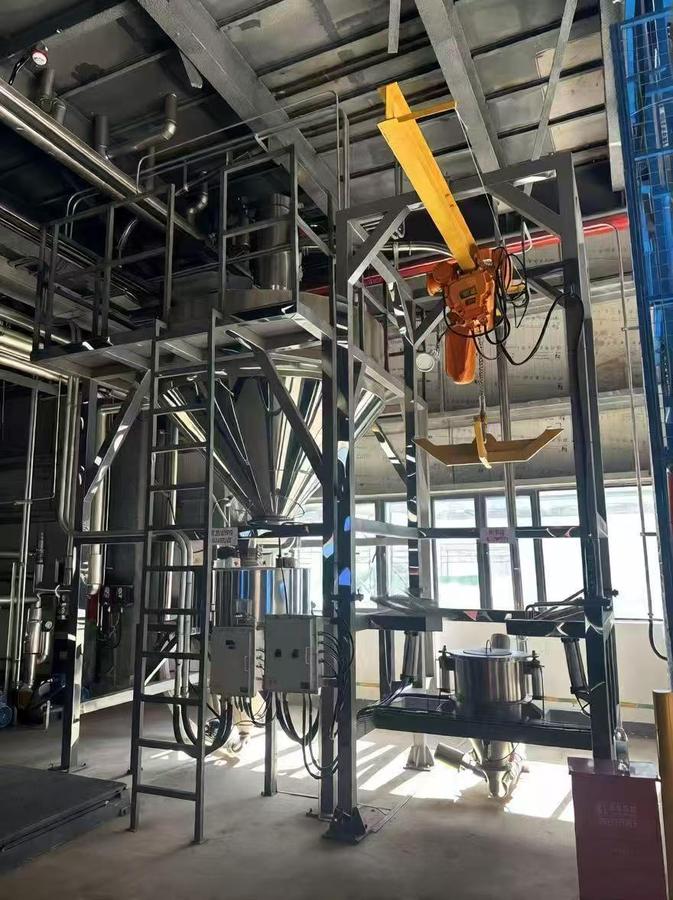

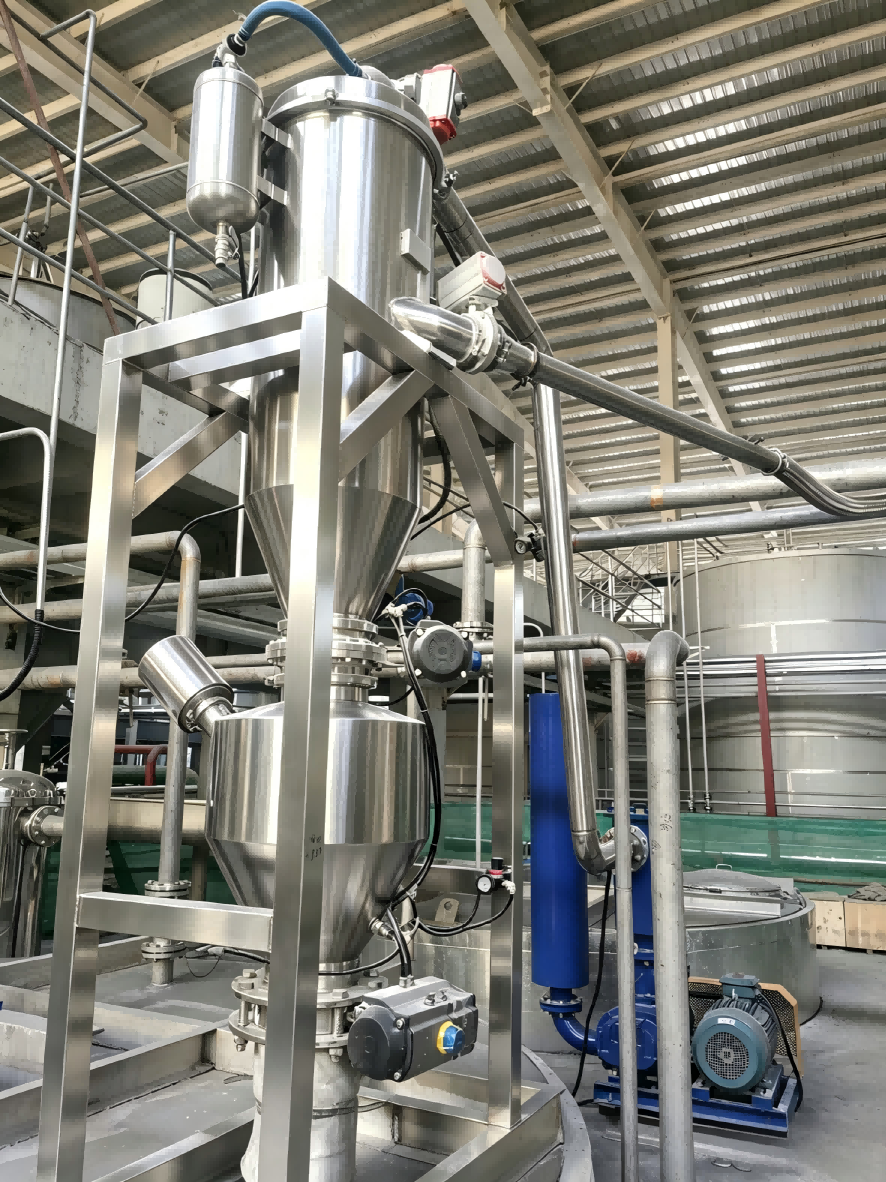

负压气力输送设备（真空上料机）通过真空泵产生负压，利用气流将物料从起点（如吨袋、料仓）输送至终点（如反应釜、混合机），全程密闭无尘。其核心组件包括：

1. 真空发生器：通过压缩空气或电动真空泵产生负压，形成输送动力；

2. 过滤系统：采用PTFE覆膜滤芯或防静电滤材，实现气固高效分离，过滤精度可达0.1μm；

3. 控制系统：PLC或触屏界面实现输送量、速度、压力的精准调节，支持自动化联锁操作；

4. 材质适配：针对化工行业腐蚀性介质（如酸碱、溶剂），设备可选用316L不锈钢、哈氏合金或内衬PTFE涂层。

工作流程：
真空吸附→物料输送→过滤器分离→反吹清灰→循环作业。

二、化工行业的应用优势

1. 安全防爆与环保合规

   • 针对易燃易爆物料（如锂电材料、有机粉末），设备配置防爆电机、无火花结构设计，符合ATEX、IECEx防爆认证；

   • 全密闭输送避免粉尘外泄，排放浓度＜1mg/m³，满足GB 16297-1996大气污染物排放标准。

2. 高效节能与降本增效

   • 输送速度可达20-30m/s，单次循环时间＜2分钟，较传统螺旋输送效率提升40%；

   • 模块化设计适配多种工况，减少设备空转能耗，综合节能率超25%。

3. 灵活适配复杂工况

   • 支持水平、垂直、多向输送，**输送距离80m，提升高度30m；

   • 可集成称重模块、金属检测仪，实现投料精度±0.5%。

典型应用场景：

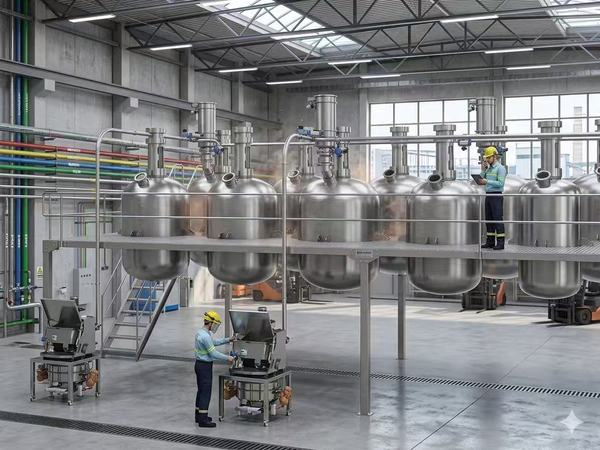

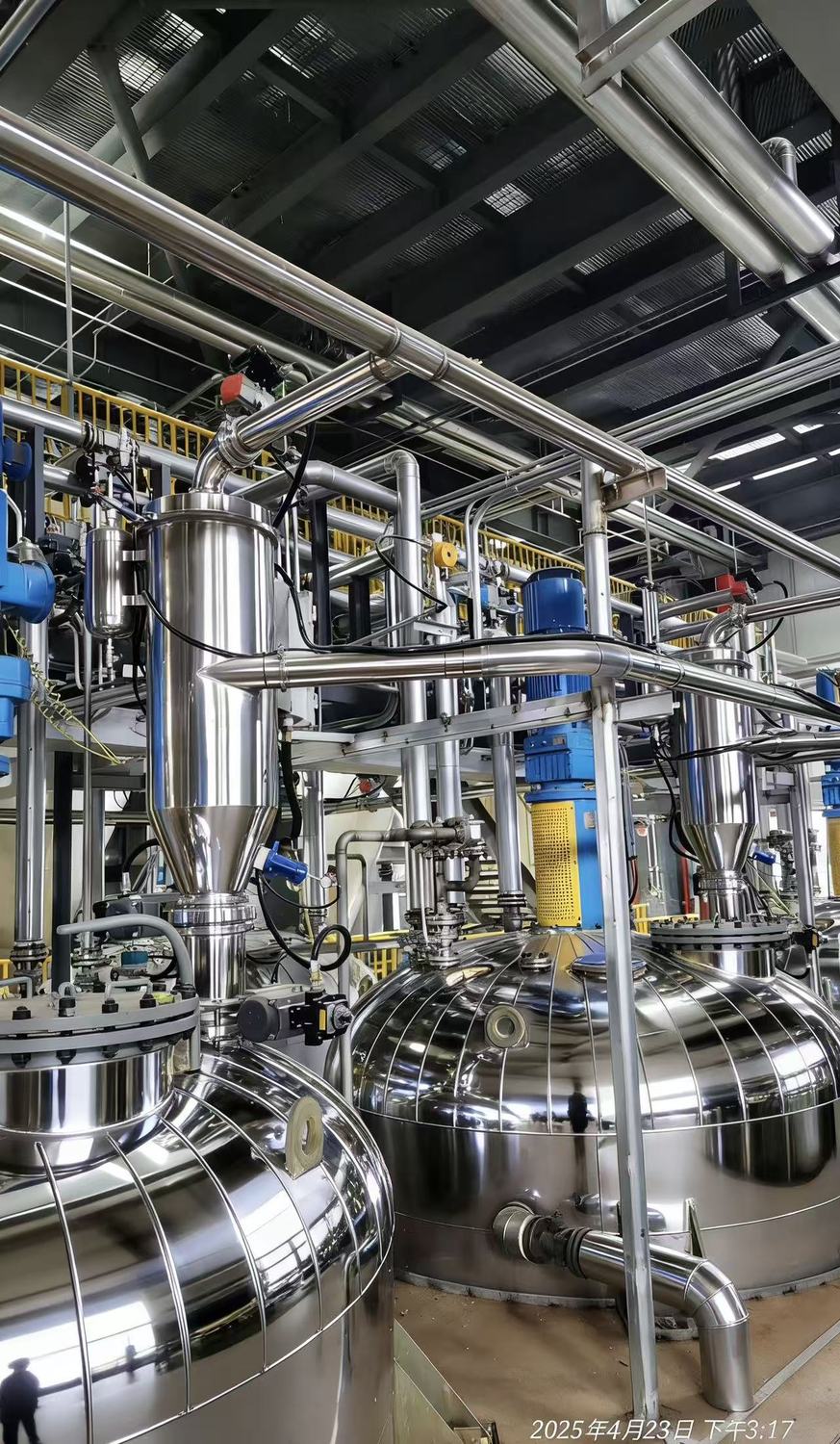

• 反应釜固体原料投料（如催化剂、树脂颗粒）；

• 高活性物料（如医药中间体）的无氧输送；

• 腐蚀性粉体（如钛白粉、氟化盐）的耐酸蚀处理。

三、选型关键参数与注意事项

1. 物料特性分析

   • 物理性质：堆积密度、流动性（休止角）、粒径分布；

   • 化学性质：腐蚀性、静电敏感性、氧化风险。

2. 设备性能指标

   • 输送能力（kg/h或m³/h）；

   • 真空度范围（-0.4至-0.6bar）；

   • 过滤面积与清灰频率（影响连续作业稳定性）。

3. 特殊功能需求

   • 防爆等级：Ex d IIB T4或更高；

   • CIP（在线清洗）功能：适用于洁净度要求高的GMP车间；

   • 耐高温设计：输送温度≤150℃的物料。

案例参考：
某化工企业生产锂电池正极材料，需将NMP溶剂处理后的钴酸锂粉末输送至干燥釜。选用防爆型真空上料机（材质：316L不锈钢+防静电滤芯），实现每小时1.2吨的无尘输送，投料精度达±0.3%，年减少原料损耗约50万元。

四、行业趋势与技术创新

1. 智能化升级

   • 集成物联网（IoT）传感器，实时监控设备运行状态（如滤芯压差、真空度波动），预测性维护降低故障率；

   • AI算法优化输送参数，动态匹配不同物料的特性。

2. 绿色制造驱动

   • 低能耗真空泵（如涡旋式、液环式）替代传统罗茨泵，噪音降低至＜75dB；

   • 粉尘回收系统实现资源循环利用，助力“零废工厂”目标。

3. 定制化解决方案

   • 针对纳米材料、超细粉体开发低剪切力输送技术，避免物料团聚破碎；

   • 模块化设计支持快速换产，适应多品种、小批量的柔性生产需求。

结语

负压气力输送设备真空上料机作为化工行业智能化、绿色化转型的核心装备，其技术迭代与场景适配能力直接影响企业竞争力。未来，随着新材料、新能源领域的快速发展，设备供应商需持续深耕高精度控制、耐极端工况、智能物联等方向，为化工企业提供更高效、更可靠的全链粉体处理解决方案。

相关技术标准参考：

• HG/T 20521-2016 《真空上料机技术条件》

• GB/T 3836.1-2021 爆炸性环境用设备通用要求
