真空上料机防静电滤芯技术解析：聚酯覆膜材料创新应用

（一）引言：静电危害与行业痛点

在化工、制药及食品行业的粉体输送过程中，静电积聚是引发粉尘爆炸、物料吸附污染的关键风险源。据统计，超60%的真空上料机故障与滤芯静电问题直接相关。传统滤芯（如普通聚酯纤维）表面电阻高达10¹²-10¹⁴Ω，极易引发以下问题：
- 可燃性粉尘（如铝粉、淀粉）输送时的爆炸风险（最小点火能量<10mJ）
- 高附加值物料（如医药中间体、纳米材料）的吸附损失（损耗率可达3%-8%）
- 滤芯表面结块导致透气量下降（使用周期缩短50%以上）

（二）防静电滤芯核心技术解析

1．一、材料改性工艺

1. 基材选择

– 采用双向拉伸聚酯覆膜（PET厚度12-25μm）

– 基础性能：

• 孔径0.3-5μm可调

• 初始透气量≥200L/m²·s（200Pa压差）

• 耐温性：-40℃~150℃

2. 防静电处理工艺
| 处理方式 | 技术参数 | 效果对比 |
|—————-|————————–|————————-|
| 碳纤维复合 | 表面电阻10⁶-10⁸Ω | 抗剥离强度≥3N/cm |
| 导电高分子涂层 | 方阻≤10⁹Ω/□（ASTM D257）| 耐溶剂擦洗＞200次 |
| 等离子体接枝 | 表面电位衰减＜2s（GB/T 12703）| 耐温提升30℃ |

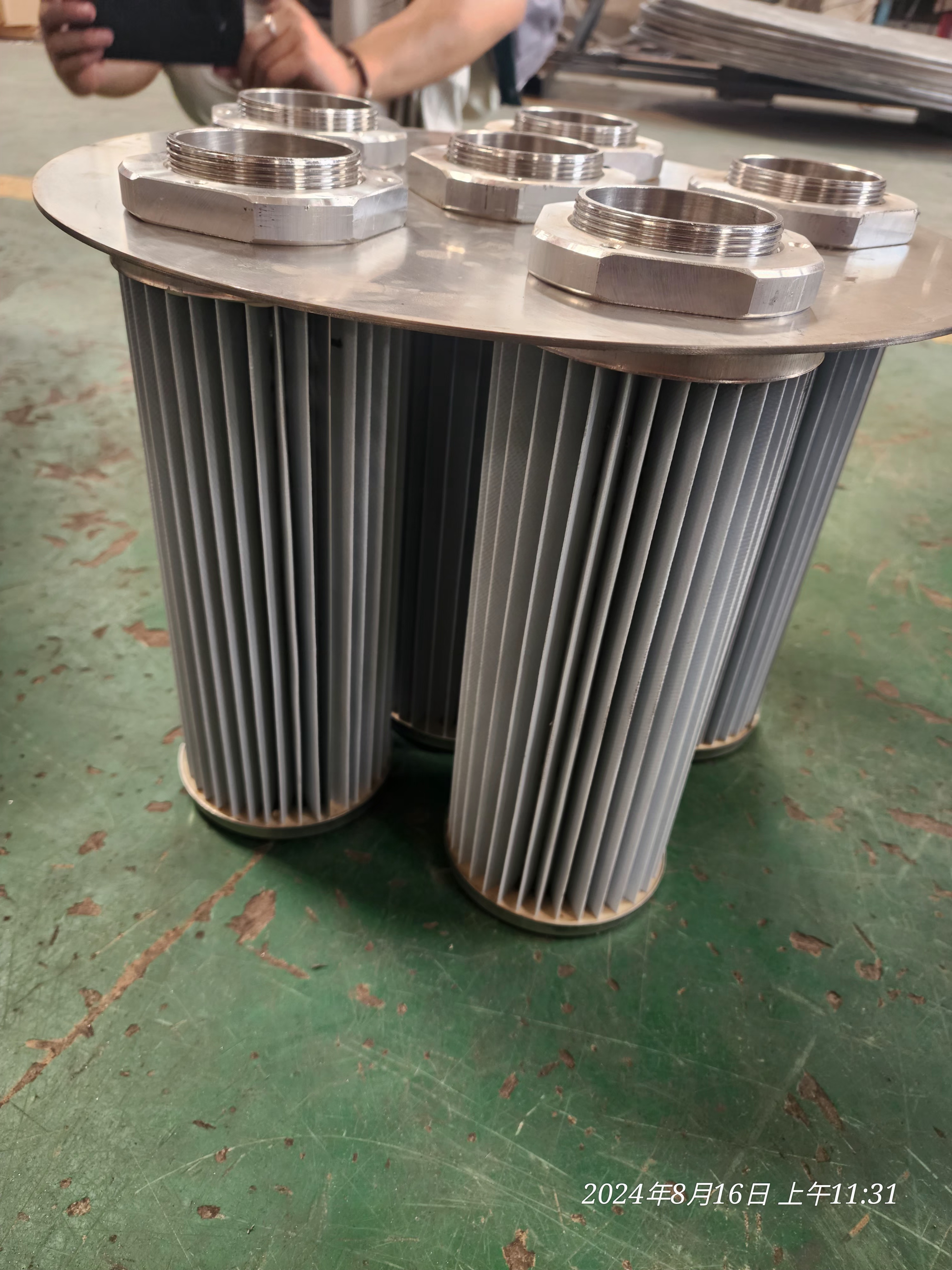

2．二、褶皱结构创新设计

1. 几何参数优化

– 褶皱深度：25-40mm（常规滤芯的2-3倍）

– 折数：80-120折/米（有效过滤面积提升60%）

– 支撑骨架：304L不锈钢波形圈（开孔率≥85%）

2. 防静电传导路径

– 金属骨架与滤材通过导电胶条连接（接触电阻＜1Ω）

– 褶皱底部设置导流槽（气流速度≤0.5m/s）

（三）关键性能测试数据

1．一、防静电性能验证

2．二、过滤性能对比

（四）行业应用案例

1．案例1：锂电池三元材料输送

• 工况挑战：

– 物料：NCM811（粒径D50=8μm，比表面积≥15m²/g）

– 静电风险：表面电荷密度＞30μC/kg（爆炸下限0.2g/m³）

• 解决方案：

– 采用双层防静电滤芯（外层5μm PTFE覆膜+内层防静电层）

– 配套氮气保护系统（氧含量＜8%）

• 成效：

– 静电消除率＞99%（表面电位＜100V）

– 材料损耗从5.2%降至0.8%

2．案例2：医药原料药真空输送

• 特殊需求：

– GMP洁净度要求（ISO 14644 Class 7）

– 避免头孢类药物的交叉污染

• 技术方案：

– 褶皱滤芯集成在线完整性测试（PAO法，检测灵敏度0.01%）

– CIP清洗系统（80℃纯水循环，残留量＜0.1mg/m²）

• 验证结果：

– 连续生产200批次无破袋风险

– 微生物挑战试验通过（＞6log下降值）

（五）技术发展趋势

1. 智能化监测：

– 集成IoT传感器（实时监测表面电荷、压差波动）

– 预测性维护系统（寿命预估误差＜±5%）

2. 复合功能开发：

– 防静电+疏油疏水双功能涂层（接触角＞150°）

– 耐强酸型滤芯（pH 1-14耐受，60℃）

3. 绿色制造工艺：

– 无溶剂涂布技术（VOCs排放降低90%）

– 可回收聚酯材料（回收率＞85%）

（六）选型建议与维保规范

1. 选型参数矩阵
| 物料特性 | 推荐滤芯配置 |
|——————-|———————————-|
| 粒径＜10μm | 0.3μm PTFE覆膜+双层防静电层 |
| 含水率＞5% | 疏水改性型防静电滤芯 |
| 粘性物料 | 大褶皱间距（50mm）+特氟龙涂层 |

2. 维护黄金法则

– 每周检测表面电阻（使用手持式静电计）

– 脉冲压力控制0.4-0.6MPa（避免覆膜损伤）

– 累计使用500小时后执行完整性测试

通过这种聚酯覆膜防静电滤芯的创新应用，真空上料机的安全性和效率实现质的飞跃。某国际化工集团的实际应用数据显示，采用该技术后，设备综合运维成本下降42%，同时满足ATEX 2014/34/EU防爆指令和FDA 21 CFR 177.1630食品接触材料标准，成为粉体输送领域的技术标杆。
