（1）一、引言
负压气力输送设备（真空上料机）是一种利用真空负压原理实现粉体、颗粒等散装物料高效密闭输送的自动化设备，广泛应用于制药、食品、化工、新能源等行业。相比传统机械输送方式，其以无尘、节能、柔性连接等优势成为现代工业物料输送的优选方案。本文将从工作原理、核心结构、技术优势、选型要点及行业应用等方面进行系统阐述。
（2）二、工作原理与系统组成
1. 工作原理

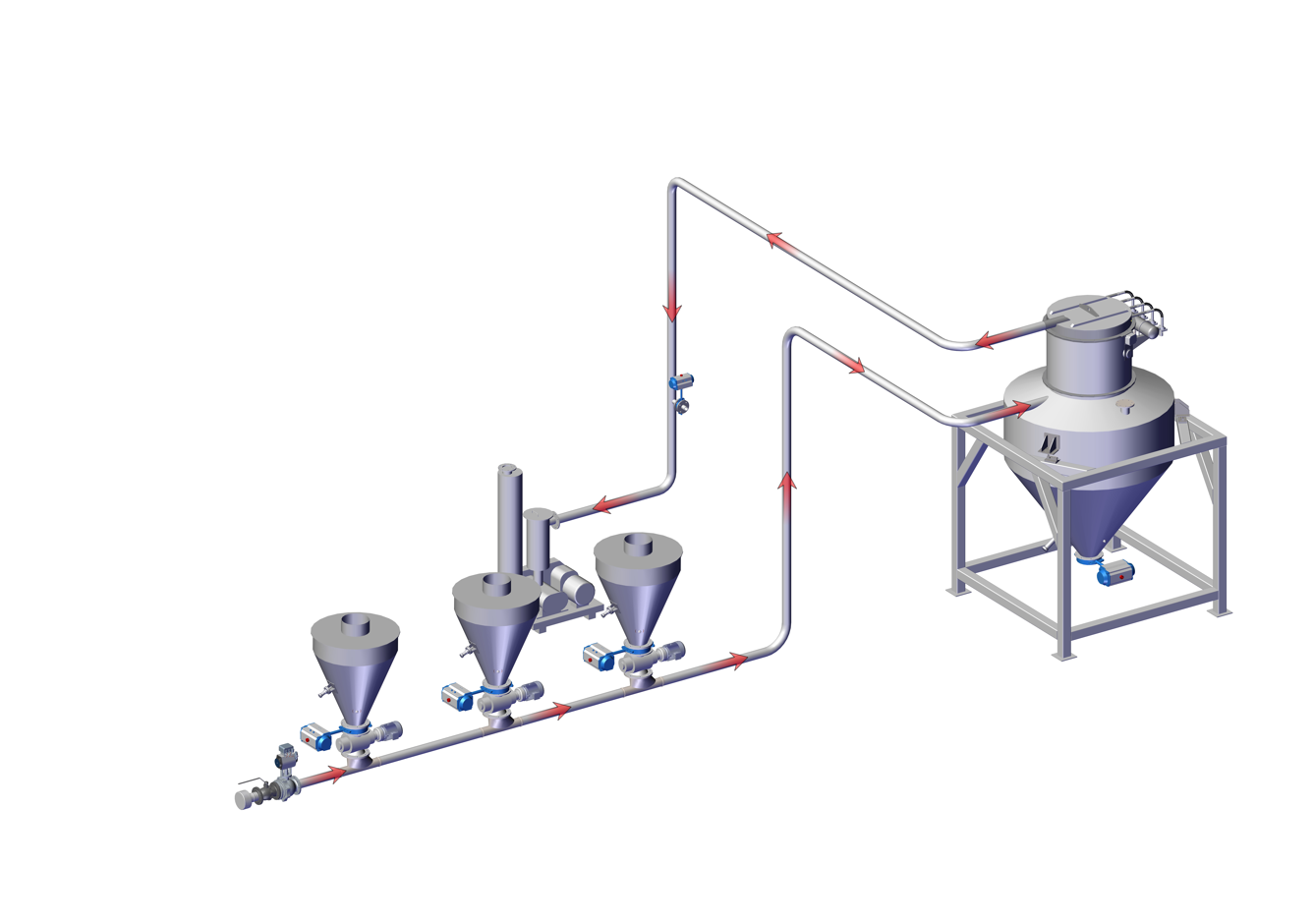

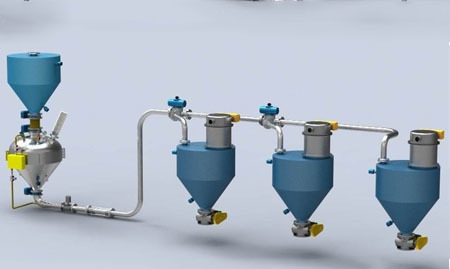

负压气力输送的核心是通过真空泵（如罗茨风机、旋片式真空泵等）在密闭管道内产生负压差（通常-0.4~-0.6 bar），使物料在气流带动下从进料口吸入输送管道，经分离装置（滤芯或旋风分离器）实现气固分离，最终物料落入储料仓，过滤后的洁净空气则通过消声器排出。
2. 核心组件
• 真空发生装置：提供系统动力，决定输送能力与效率。
• 输送管道与吸料嘴：定制化设计管道直径（常见DN32~DN100）及吸料口形状，适配不同物料特性。
• 分离过滤系统：多级过滤（如PTFE覆膜滤芯）确保粉尘截留率＞99.9%。
• 控制系统：PLC集成压力传感器、料位计，实现自动启停与故障报警。
• 反吹清洁模块：脉冲反吹或机械振动装置保障滤芯长效使用。
（3）三、技术优势与性能参数
1. 核心优势
• 无尘环保：全密闭输送，杜绝交叉污染，满足GMP、FDA等严苛标准。
• 灵活布局：垂直/水平输送距离可达50~150米，适应复杂车间空间。
• 低能耗：单位能耗较正压系统降低约30%，尤其适合短距离间歇输送。
• 维护便捷：模块化设计，快拆接口便于清洁与部件更换。
2. 关键性能指标
| 参数 | 典型范围 | |————–|————————–| | 真空度 | -0.4~-0.6 bar | | 输送能力 | 0.5~10 m³/h（视物料密度）| | 过滤精度 | 0.2~5 μm（可选） | | 材质标准 | 316L不锈钢/食品级聚酯 |
（4）四、行业应用场景与选型指南
1. 典型应用场景
• 制药行业：API原料输送、压片机自动上料，符合CIP/SIP要求。
• 食品加工：奶粉、面粉输送，避免油脂氧化与微生物污染。
• 锂电池制造：石墨烯、钴酸锂等敏感材料无尘转运。
• 化工行业：碳黑、树脂颗粒防爆型输送方案。
2. 选型关键参数
• 物料特性：堆积密度（kg/m³）、粒径、流动性（休止角）、湿度、静电特性。
• 工艺需求：输送距离、高度差、批次处理量、清洁等级（如WIP清洗要求）。
• 设备配置：
– 防爆设计（ATEX认证）
– 加热/冷却夹套（温敏物料）
– 失重秤联动（精准计量）
案例说明：某乳品厂需将奶粉从一楼储罐输送至三楼混合罐（垂直高度15m，水平距离20m），选用真空度-0.55 bar的旋涡泵系统，配置DN50食品级管道及0.5μm滤芯，实现每小时2吨输送量，能耗较螺旋输送机降低40%。
（5）五、技术发展趋势
1. 智能化升级：集成IoT传感器与AI算法，实现堵料预警、能效优化及预测性维护。
2. 高效节能：永磁变频真空泵、文丘里增效器技术提升能效比。
3. 材料创新：纳米涂层滤芯延长使用寿命，陶瓷阀门提升耐磨性。
4. 模块化设计：快速切换不同物料输送的标准化接口系统。
（6）六、结语
随着工业4.0对清洁生产的迫切需求，负压气力输送设备正朝着智能化、高效化方向加速迭代。正确选型需综合考虑物料特性、工艺参数及总持有成本（TCO）。建议用户联合设备供应商进行物料测试与模拟仿真，以定制**解决方案。
参考文献：
[1] 《气力输送系统设计手册》（2023版）
[2] ASME标准BPVC Section VIII 压力容器规范
[3] 德国VDMA 24400 气力输送设备安全标准
（注：本文数据基于行业通用技术规范，具体参数需以实际工况及设备厂商技术文档为准。）
